Die .Net-Bibliothek enthält zwei Namespaces:

Hinzu kommt das Projekt UrsLibraryTest, das Test für alle enthaltenen Komponenten bereit stellt.

In­halts­ver­zeich­nis

Download
Namspace UrsControls
Namspace UrsUtilities
Testprogramm
Anwendung
Test hinzufügen



Download

Download VS 2015 Projekt
VS 2017
Projekt
  Download Binary
Binary


Namspace UrsControls

Version Name Beschreibung Anmerkung
1.0 UrsScaledPictureBox  PictureBox mit skalierten Koordinaten Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsScaledPictrureBoxTest.vb".
1.1 UrsSevenSegmentDisplay Einstelliges 7-Segment-Display Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsSevenSegmentTest.vb".
1.1 UrsSevenSegmentArray Mehrstelliges 7-Segment-Display Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsSevenSegmentTest.vb".
1.2 UrsVerticalLabel Label mit vertikaler Textausrichtung Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsVerticalLabelTest.vb".
1.3 UrsBitInput Einstelliges Anzeige- / Eingabe-Feld für Bits Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsBitInputTest.vb".
1.3 UrsBitInputArray Mehrstelliges Anzeige- / Eingabe-Feld für Bits Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsBitInputTest.vb".
1.5 UrsProgressBar Einfacher Fortschrittsbalken mit Textanzeige Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsPrgressBarTest.vb".
1.6 UrsExtendedPanel Ein erweitertes Panel-Steuerelement dar, dessen Hintergrund gerundete Ecken aufweist und zum Zeichnen einen linearen Farbverlauf nutzt. Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsExtendedPanelTest.vb".
1.6 UrsVerticalGauge Ein Steuerelement zur Anzeige von Messwerten. Das Projekt UrsLibraryTest enthält ein Beispiel für diese Klasse: "UrsVerticalGaugeTest.vb".
1.8 UrsLed Grafiken mit dem Aussehen von LEDs Das Projekt UrsLibraryTest enthält ein Beispiel für diese Klasse: "UrsLedTest.vb"
1.9 UrsLabeledVerticalTrackBar Vertikale TrackBar mit Bezeichnungen für die Teilstriche Das Projekt UrsLibraryTest enthält ein Beispiel für diese Klasse: "UrsLabeledVerticalTrackBar.vb"
  UrsScaledPictureBox  Zusätzliche Eigenschaft ScalingMode
1.10 UrsScaledPictureBox  Diverse Transformationsmethoden hinzugefügt. Transformationen von Objekten mit skalierten Werten in solche mit Pixel-Angaben und umgekehrt.
1.11 UrsScaledPictureBox  Fehler bei DrawScaledEllipse und FillScaledEllipse bei behoben Mittelpunktskoordinaten wurden nicht richtig ermittelt

Namspace UrsUtilities

Version Name Beschreibung Anmerkung
1.0 PointFConverter Konvertiert PointF-Objekte aus einem Typ in einen anderen. Ist durch Kopieren und Ersetzen aus SizeFConverter entstanden.
1.0 UrsExtendedMsgBox Nachrichtenfenster mit erweiterten Funktionalitäten. Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsMsgBoxExTest.vb"
1.3 UrsRandomExtension Zufallszahlen mit Normalverteilung. Dieses Modul stellt Erweiterungsfunktionen für die System.Random-Klasse bereit.
1.4 HSV Farbe im HSV-Farbraum Das Projekt UrsLibraryTest enthält ein Testobjekt für diese Klasse: "UrsHSVTest.vb".
1.5 UrsDescriptionAttibute Lädt Beschreibungstexte aus der Ressourcen-Datei. Entspricht i.W. der DescriptionAttribute-Klasse.
Ersetzt durch UrsSRDescriptionAttribute in v1.7
1.6 UrsCategoryAttribute Lädt Katgorienamen aus der Ressourcen-Datei. Entspricht i.W. der CategoryAttribute-Klasse.
Ersetzt durch UrsSRCategoryAttribute in v1.7
1.7 UrsSRDescriptionAttibute Lädt Beschreibungstexte aus der Ressourcen-Datei. Entspricht i.W. der DescriptionAttribute-Klasse.
1.7 UrsSRCategoryAttribute Lädt Kategorienamen aus der Ressourcen-Datei. Entspricht i.W. der CategoryAttribute-Klasse.
1.7 UrsExtendedEnumConverter
UrsDisplayNameAttribute
DisplayNameAttribrute auch für Enumerationswerte. Beide Typen wirken in Kombination.
1.7 UrsSRDisplayNameAttribute Lädt Beschreibungstexte aus der Ressourcen-Datei. Entspricht i.W. der DisplayNameAttribute-Klasse.
1.11 UrsScaledBitmap Bitmap, auf die mit skalierten Koordinaten gezeichnet werden kann. Analoge Funktionen zu UrsScaledPichtureBox


Testprogramm

Anwendung

Testprogramm

Ein Test wird gestartet:

Ist die Checkbox "Test automatisch starten" angekreuzt, wird beim nächsten Start des Programm das aktuell ausgewählte Testfenster automatisch gestartet. Dies ist hilfreich während der Entwicklung. Die in Entwicklung befindliche Komponente muss nicht manuell ausgewählt und gestartet werden.

Test hinzufügen

Das hinzufügen eines Tests ist relativ einfach. In der Projektmappe UrsLibraryTest wird eine neue Form angelegt, mit der der Test durchgeführt wird.

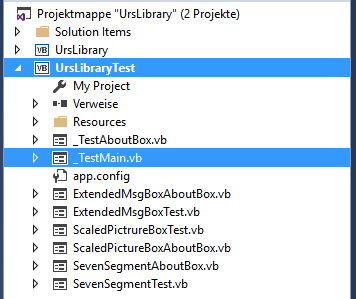

Projektstruktur des Testprogramms

Im Programm _TestMain wird das Array TestFoms um einen entsprechenden Eintrag ergänzt.

Public Class _TestMain
   ' Liste der Forms für die einzelnen Test.
   ' Der Inhalt des Tag-Attributes der Radiobuttons korreliert
   ' mit dem Index der Form in dieser Liste
   Private TestForms() As Type = {GetType(SevenSegmentTest),
                                  GetType(ScaledPictrureBoxTest),
                                  GetType(ExtendedMsgBoxTest)
                                 }

#Region " Form Load "
#Region " Control Action "
#Region " Start Test "
End Class

In die Form _TestMain wird ein neuer RadioButton eingefügt, dessen Tag-Attribut dem Index des in TestForms hinterlegten Formular-Typs ist. Achtung: Der Index beginnt mit 0.
