Filament-Führung

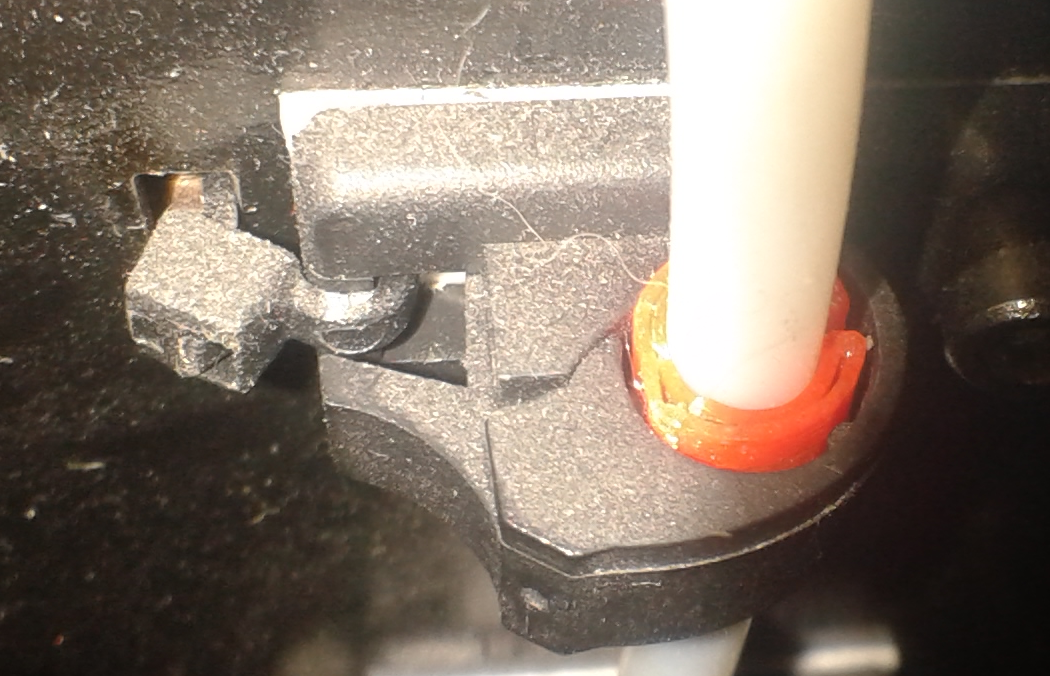

Die beim CTC mitgelieferten schwarzen Kunststoff-Schläuche taugen nichts. Die Reibung ist viel zu groß. Der Extruder ist nicht in der Lage sie hindurch zu ziehen. Die sollte man durch Teflon-Schläuche mit 2 mm Innendurchmesser ersetzen. Leider sind diese Schläuche deutlich dünner als die mitgelieferten und passen nicht mehr in die Halterung auf der Rückseite. Ein kleiner Kragen hilft:

$fn=100;

difference()
{ cylinder(h = 6, r=3.25);
  translate([0,0,-1]) cylinder(h = 8, r=2.125);
  translate([0,-0.5,-1]) cube([7,1,8]);
}

Das OpenScad-Programm und präparierte STL-Datei zum Download.

Extruder

Wer mit flexiblem Filament arbeiten möchte, sollte auch den Standard-Extruder austauschen. Die Varianten mit Federandruck eignen sich besser. Entweder selber drucken (z.B. http://www.thingiverse.com/thing:53125) oder kaufen. Leider war sowohl bei selbst gedruckten und auch bei meinem gekauften das Spiel zwischen Transport-Zahnrad und Filament-Führung zu groß. Ninja-Flex wurde immer in den Spalt zwischen Zahnrad und Extruder-Boden gezogen.

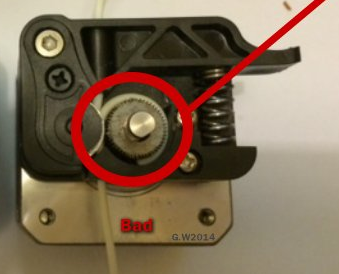

Problem mit flexiblen Filemant

Abhilfe schafft dieser Extruder-Boden: http://www.thingiverse.com/thing:747391:

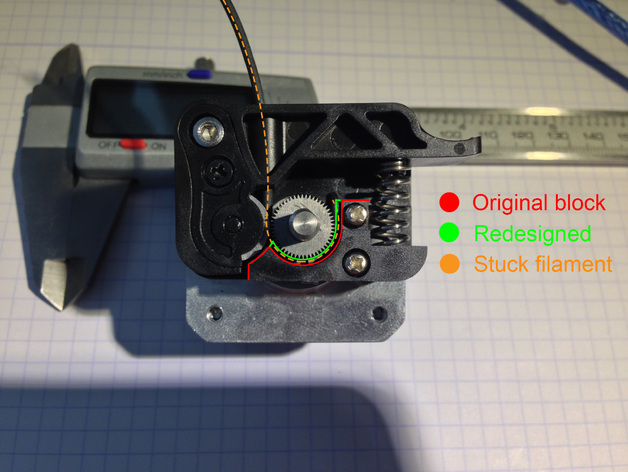

Extruder Upgrade

Die STL-Dateien sicherheitshalber als Kopie.

G-Code / X3G-Code

Der Makerbot-Slicer lässt sich recht einfach bedienen. Erweiterte Druck-Einstellungen lassen sich manuell mit einem Text-Editor einstellen. Die Einstellungen gelten für das gesamte Objekt. Will man spezielle Dinge machen, z.B. einen Temperatur-Turm drucken, ist das mit dieser Software direkt möglich nicht möglich.

Die Sailfish-Firmware des Druckers versteht nur X3G-Code. Eine solche Datei lässt sich nur manipulieren. Der Makerbot-Slicer kann jedoch auch G-Code erzeugen. Diesen G-Code kann man anpassen und dann mit dem X3G-Generator Gpx (Kommandozeilenversion) oder GpxUi (grafische Oberfläche für Gpx) in X3G-Code umwandeln, der an den Drucker gesendet werden kann.

Hier einige Links, die die vom Drucker verstandenen G-Codes und X3G-Codes erläutern.

https://reprap.org/wiki/G-code		G-Code Verzeichnis mit Parametern und Unterschiede bei den verschiedenen Druckern
http://makerbot.wikidot.com/gcode		G-Code Verzeichnis aus dem Makerbot-Wiki
http://replicat.org/primer		G-Code Verzeichnis für den ReplikatoG
https://threedom.de/g-code-befehle-gcode-befehle-im-3d-druck		Ausführliche Beschreibung der G-Codes
https://github.com/makerbot/s3g/blob/master/doc/s3gProtocol.md		Erläuterung des X3G-protokolls mit Verzeichnis der Codes
https://github.com/markwal/GPX		Gpx Source-Code : G-Code to X3G Converter
https://github.com/markwal/GpxUi		Gpx-Ui Source-Code: Grafische Oberfläche für Gpx
https://github.com/jetty840/Sailfish-MightyBoardFirmware		Source-Code der Sailfish-MightyBoard-Firmware
