Version	Anpassungen
1.0 (2020-08-12)	Initiale Version
1.1 (2020-08-21)	- Das Antippen der Benachrichtigung hatte keinen Effekt. - Die Eigenschaften NotificationIconAsset und ChannelName hinzugefügt - Die Eigenschaften ChannelDescription, NotificationText, NotificationTitle änderbar gemacht. - Die Methode UpdateIcon hinzugefügt. - Die Eigenschaft ChannelID entfernt.
1.2 (2021-03-16)	- Funktion umbenannt: isActive -> IsActive - AutoStop-Logik überarbeitet. - Fehler-Codes neu vergeben. - Erweiterte Optionen für die Benachrichtigung durch Kombination mit UrsAI2Notifier Extension:    ~ Methode StartEx hinzugefügt.    ~ Methode StartExWithChannel hinzugefügt - Das automatische Setzen eines WakeLock entfernt. Die Extension UrsAI2WakeLock bietet mehr Optionen. - Für Kodular-Nutzer: Die Extension UrsKeepAliveManifest (s. u.) ermöglicht die Nutzung von UrsAI2KeepAlive.
1.3 (2021-03-21)	- Foreground-Services gibt es erst seit der SDK-Version 26 (Oreo 8.0). Die Funktion Start ist wirkungslos für SDK-Versionen kleiner als 26. - Funktionen Version und VersionSDK hinzugefügt.
1.4 (2021-04-05)	Die Notification ID (NumberID) wurde bei StartEx und StartExWithChannel nicht korrekt übergeben.
1.5 (2021-04-09)	Methode IsRunningInCompanion hinzugefügt. Hinweis: Die Beispiele sind nicht betroffen und enthalten noch die Version 1.4 der Extension.
1.6 (2021-04-17)	Wenn der ForeGroundService nicht gestartet werden kann, wird das Ereignis Screen.ErrorOccurred mit der Fehlernummer 17035 ausgelöst.
1.7 (2021-04-27)	Wenn der bei ScreenToOpen angegebene Screen-Name nicht existiert, führte dies zum Absturz. ScreenToOpen hatte bei Kodular nicht funktionert.
1.8 (2021-05-15)	Bei StartExWithChannel wurde die falsche ChannelID weiter gegeben. Bei Kodular führte dies zum Absturz.
1.9 (2022-10-10)	Angepasst für SDK31 (Android 12): Alle PendingIntent erhalten das Flag FLAG_IMMUTABLE. Der Service erhält das Attribut exported = "true". Globale Exception wird gefangen und ins Log ausgegeben.
1.10 (2023-09-22)	Android 13 (SDK 33) verlangt eine zusätzliche Permission zur Anzeige von Benachrichtigungen.

---

---

Motivation

Für manche Projekte ist es notwendig zu verhindern, dass die zugehörige App vom Betriebssystem deaktiviert wird. In frühen Android Versionen war es möglich, einen sogenannten WakeLock zu setzen. Dieser bewirkte, dass die App vom Betriebssystem nicht abgeschaltet wurde. Mit der Version 6.0 (Marshmallow) hat Android den Doze-Modus zur Optimierung der Akku-Laufzeiten eingeführt. Diese Funktion schaltet, wenn keine App aktiv bedient wird, nach und nach alles herunter (Display, CPU, WiFi, etc.). Auch die WakeLock-Funktion wurde z.T. außer Kraft gesetzt. Um den Doze Mode wirkungsvoll zu umgehen, ist es notwendig, zusätzlich zu einem WakeLock einen Foreground-Service anzulegen. Ein solcher Service kann nur gestartet werden, wenn gleichzeitig eine für den Benutzer sichtbare Benachrichtigung (Notification) angelegt wird.

Seit der Version nb184 des MIT App Inventor ist es möglich, dass Extensions Services erstellen. Diese Extension (UrsAi2KeepAlive) legt einen Foreground-Service in Kombination mit einem Partial-Wakelock an. Dadurch wird erreicht, dass die CPU nicht abgeschaltet wird und die App über einen langen Zeitraum aktiv bleibt.

---

Download

Das ZIP-Archiv UrsAI2KeepAlive zum Download. Das Archiv enthält den Quellcode, das kompilierte Binary zum Upload in den App Inventor und eine Beispiel-Anwendung.

Verwendung

Viele nützliche Hintergrundinformationen findet man im ZEBRA Developer Portal: Keeping your Android application running when the device wants to sleep.

Wie bereits oben erwähnt, erstellt die Extension einen ForegroundService, der zusammen mit einem WakeLock den Doze-Modus außer Kraft setzt. Damit bleibt die App auch dann aktiv, wenn sie in den Hintergrund verschoben wird oder das Display abgedunkelt wird. Inwieweit auch alle Ressourcen zur Verfügung stehen, ist noch nicht getestet.

Die Extension setzt nicht automatisch einen WakeLock. Ein WakeLock und ein WifiLock können/sollten über die Extension UrsAI2WakeLock gesetzt werden.

Singuläre Verwendung / MultiScreen Apps

Die Extension berücksichtigt, dass der Service für die gesamte App und nicht für eine einzelne Activity (Screen) wirksam ist. Intern, im Java-Code, werden die entsprechenden Objekte als static deklariert, d.h. die internen Felder sind die gleichen für alle Instanzen der Extension. Die Konsequenz ist, dass es pro App nur einen einzigen ForegroundService gibt. Mehrere Instanzen der Extension auf einem oder auf mehreren Screens wirken alle auf denselben Service.

Die Funktionen Start und Stop prüfen vor der Ausführung, ob der Zustand der Extension dies zulässt. Start startet nur dann einen neunen Service, wenn aktuell kein Service aktiv ist. Stop ist wirkungslos, wenn kein Service gestartet wurde. Der mehrfache Aufruf der Funktionen ist also unkritisch, aber wirkungslos. Dies gilt auch bei mehrfacher Instanziierung der Extension. Über die Eigenschaft isActive kann der Zustand jederzeit abgefragt werden.

Je nach dem, welche Aktion bei der notwendigen Notification (s.u.) hinterlegt wird, kann es sein, dass ein weiterer Screen der App aufgerufen wird, ohne das der aktuell geöffnete Screen geschlossen wird. Wenn in dem neu geöffneten Screen der Zustand der Extension geändert wird, ist dies für die anderen Screens nicht immer ersichtlich. Das Ereignis onResume wird jedes Mal ausgelöst, wenn der zur Instanz der Extension gehörende Screen in den Vordergrund kommt. Hier kann über IsActive der Zustand der Extension abgefragt werden.

 Zu beachten ist, dass immer nur ein Service aktiv sein kann. Bevor also ein neuer gestartet werden kann, muss erst ein bereits aktiver gestoppt werden.

Benachrichtigung / Benachrichtigungskanäle

In den neueren Android-Versionen ist es nicht mehr möglich, einen ForegroundService anzulegen, ohne eine für den Benutzer sichtbare Benachrichtigung (Notification) anzulegen. Diese Benachrichtigung muss in neueren Android-Versionen einem Benachrichtigungskanal (NotificationChanel) zugeordnet sein. Die Extension legt beim Start des Foreground-Service eine einfache Benachrichtigung und bei Bedarf auch einen Benachrichtigungskanal an. Die ID des Kanals (ChannelId) ist "KEEPALIVE".

Über die Eigenschaften ChannelName, ChannelDescription werden die für den Anwender sichtbaren Eigenschaften des Kanals festgelegt.

Wenn die einfachen Möglichkeiten der Extension zur Festlegung der Benachrichtigungseigenschaften nicht ausreichen, kann zusätzlich die Extension UrsAI2Notifier eingebunden werden. Hiermit stehen erweiterte Möglichkeiten zur Gestaltung der Benachrichtigung zur Verfügung. Details bietet die Dokumentation zu dieser Extension.

Die Methode StartEx akzeptiert jeweils eine Instanz der UrsNotifiaction- und der UrsIntent-Extension zur Festlegung der Benachrichtigungseigenschaften und der auszuführenden Aktionen. Sämtliche Funktionalitäten können genutzt werden (BigPicture, LargeIcon, AddActionButton, Create (zur Modification) etc.). Die entsprechenden Eigenschaften der UrsAI2KeepAlive-Extension sind damit wirkungslos. Die Methoden zum Löschen der Benachrichtigung funktionieren nicht, da die Benachrichtigung an den ForegroundService gebunden ist.

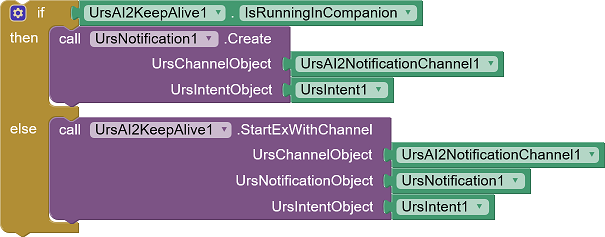

Die Methode StartExWithChannel nutzt zusätzlich eine Instanz der UrsAI2NotificationChannel-Komponente um den Benachrichtigungskanal zu definieren. Der Kanal wird automatisch von der Komponente beim Start der App angelegt. Die entsprechenden Eigenschaften der UrsAI2KeepAlive-Komponente sind wirkungslos.

Benachtigungsaktionen

Benachrichtigungen sind i.d.R. mit einer Aktion verbunden, die ausgeführt wird, wenn der Benutzer auf die Benachrichtigung klickt. Über die Eigenschaft ScreenToOpen kann festgelegt werden, welche Aktion ausgeführt wird. Die Möglichkeiten sind:

Das Feld leer lassen	Die Benachrichtigung wird mit keiner Aktion verbunden. Das Anklicken der Benachrichtigung ist wirkungslos.
Ein Screen-Namen der App	Beim Anklicken der Benachrichtigung wird der angegebene Screen der App geöffnet. Der Screen wird als neue Activity/ als neuer Task gestartet. Der neue Screen wird mit dem unter der Eigenschaft StartValue hinterlegten Wert geöffnet (s. Control.get start value und Control.get plain start text). Wenn es den angegeben Screen nicht gibt, wird kein Foreground-Service angelegt und das Ereignis Screen.ErrorOccured mit dem Fehlercode 17001 ausgelöst.
Eine voll qualifizierte Activity-Bezeichnung	Die angegebene Activity wird gestartet. Es müssen Package-Name und Klassen-Name angegeben werden.

Automatischer Stopp

Ein ForegroundService und die damit verbundene Benachrichtigung bleibt auch dann aktiv, wenn die App per Back-Taste verlassen wird. Wenn Eigenschaft AutoStop ausgewählt ist, stoppt die Extension den Service, wenn der Screen geschlossen wird (Android-Ereignis onDestroy), auf dem die Komponente platziert ist.

Dies kann zu unerwünschtem Verhalten führen und muss beachtet werden, wenn in ScreenToOpen "Screen1" als zu öffnender Screen angegeben wird. Die Foreground-Service wird dann an der falschen Stelle gestoppt.

Anpassen der Benachrichtigungen

Über die Methoden UpdateText, UpdateTitle, UpdateIcon lassen sich die Eigenschaften der Benachrichtigung nachträglich anpassen.

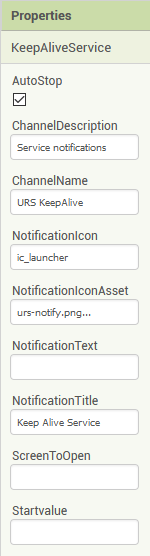

Referenz

	Bezeichnung	Typ	Funktion	Voreinstellung
	AutoStop	boolean	Der Service wird automatisch gestoppt, wenn der zugehörige Screen geschlossen wird (s.o).	true
	ChanelDescription	String	Für den Benutzer sichtbare Beschreibung des Benachrichtigungskanals (NotificationChanel). Diese Eigenschaft kann nachträglich geändert werden.	-none-
	ChannelName	String	Für den Benutzer sichtbarer Name des Benachrichtigungskanals (NotificationChanel). Diese Eigenschaft kann nachträglich geändert werden.	"URS KeepAlive"
	NotificationIcon	String	Bezeichnung des System-Icons für die Benachrichtigung. Die möglichen Angaben sind im Abschnitt System Notification Icons aufgeführt. Das Icon kann über die Methode UpdateIcon geändert werden.	"ic_launcher"
	NotificationIconAsset	Asset	Bezeichnung einer hochgeladenen Datei, die das anzuzeigende Icon1) enthält. Diese Angabe hat Vorrang vor der Eigenschaft NotificationIcon. Das Icon kann über die Methode UpdateIcon geändert werden.	-none-
	NotificationText	String	Zweite Zeile der Benachrichtigung (Notification). Diese Eigenschaft kann nachträglich geändert werden.	-none-
	NotificationTitle	String	Erste Zeile der Benachrichtigung (Notification). Diese Eigenschaft kann nachträglich geändert werden.	"Keep Alive Service"
	ScreenToOpen	String	Aktion, die beim Anklicken der Benachrichtigung ausgelöst wird: - leer: keine Aktion - Name eines Screens der App (z.B. "Screen1"): Der Screen wird geöffnet. - Vollständiger Name einer Activity (PackageName + ClassName): Start der Activity. Wenn die zu startende Activity nicht gefunden werden kann, wird keine Aktion gespeichert, sondern das Ereignis Screen.ErrorOccurred ausgelöst (s.u.).	-none-
	StartValue	String	AI2-Startwert, falls ScreenToOpen eine Screen-Namen enthält.	-none-

¹⁾ Für das Icon empfiehlt sich eine Größe von 96x96 Pixel². Das Icon wird zweifarbig dargestellt: Transparente Bereiche erscheinen hell, farbige Bereiche dunkel. Wird ein dunkles Quadrat angezeigt, enthält die Grafik wahrscheinlich keine transparenten Bereiche.



Block	Funktion	Anmerkung
	Startet den Service.	Mehrfachaufruf ist unkritisch. Foreground-Services gibt es erst seit der SDK-Version 26 (Oreo 8.0). Die Funktion Start ist wirkungslos für SDK-Versionen kleiner als 26. Wenn der ForeGroundService nicht gestartet werden kann, wird das Ereignis Screen.ErrorOccurred mit der Fehlernummer 17035 ausgelöst.
	Startet den Service. UrsNotificationObject: legt die Eigenschaften de Benachrichtigung fest. UrsIntentObject: legt fest, welche Aktion beim Antippen der Benachrichtigung ausgelöst werden soll.	Mehrfachaufruf ist unkritisch. Foreground-Services gibt es erst seit der SDK-Version 26 (Oreo 8.0). Die Funktion StartEx ist wirkungslos für SDK-Versionen kleiner als 26. Es wird weder ein ForeGround-Service gestartet noch eine Benachrichtigung kreiert. Wenn der ForeGroundService nicht gestartet werden kann, wird das Ereignis Screen.ErrorOccurred mit der Fehlernummer 17035 ausgelöst.

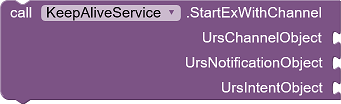

	Startet den Service. UrsChannelObject: Die Benachrichtigung wird über diesen Kanal ausgegegeben. UrsNotificationObject: legt die Eigenschaften de Benachrichtigung fest. UrsIntentObject: legt fest, welche Aktion beim Antippen der Benachrichtigung ausgelöst werden soll.	Mehrfachaufruf ist unkritisch. Wenn der ForeGroundService nicht gestartet werden kann, wird das Ereignis Screen.ErrorOccurred mit der Fehlernummer 17035 ausgelöst.
	Stoppt den Service.	Mehrfachaufruf ist unkritisch.
	Gibt an, ob der Service aktiv ist.
	Ruft den für den Benutzer sichtbaren Namen des Benachrichtigungskanals ab oder legt ihn fest.	Die Änderung wirkt sich auch auf bereits angelegte Benachrichtigungskanäle aus. Ist der Kanal noch nicht angelegt (niemals die Methode Start aufgerufen worden), wird der Kanal angelegt.
	Ruft die für den Benutzer sichtbare Beschreibung der Benachrichtigung ab oder legt sie fest.	-dito-
	Ruft den Titel der Benachrichtigung (erste Zeile) ab oder legt ihn fest.	Die Änderung wirkt sich auch auf bereits angezeigte Benachrichtigungen aus.
	Ruft den Text der Benachrichtigung (zweite Zeile) ab oder legt ihn fest.	Die Änderung wirkt sich auch auf bereits angezeigte Benachrichtigungen aus.
	Ruft die Version der Extension ab.
	Ruft die laufende Android SDK-Version ab.
	True, wenn die App im Companion läuft.
	Ändert das Symbol der Benachrichtigung. IconName: Entweder der Name eines System Icons oder der Name einer hochgeladenen Datei.	Die Änderung wirkt sich zukünftig anzuzeigende und auf bereits angezeigte Benachrichtigungen aus.
	Der Screen mit der Instanz der Extension kommt in den Vordergrund.	Siehe Understand the Activity Lifecycle
	Wird ausgelöst, wenn in ScreenToOpen ein nicht vorhandener Screen angegeben wird. component: Referenz zu der Instanz der Extension functionName: "Start" errorNumber: 17001 message: "Screen not found: " + <SscreenToOpen>

Fehler-Codes

Code	Fehlertext	Bedeutung
17031	Invalid value at UrsChannelObject.	Falscher Typ beim Parameter UrsChannelObject.
17032	Invalid value at UrsNotificationObject.	Falscher Typ beim Parameter UrsNotificationObject.
17033	Invalid value at UrsIntentObject	Falscher Typ beim Parameter UrsIntentObject.
17034	Screen not found: <screen name>	Der angegebene Screen existiert nicht.
17035	Cannot start ForeGroundService.	Der ForeGroundService konnte nicht gestartet werden.

Die Fehler-Codes der UrsAI2Notifier-Extension können ebenfalls auftreten.

System Notification Icons

In der folgenden Tabelle habe ich die Icons zusammengestellt, die ich auf verschiedenen Seiten gefunden habe. Die Ansichten müssen nicht unbedingt in jedem Gerät gleich sein.

	Bezeichnung	Wert	Anmerkung
	alert_dark_frame	17301504
	alert_light_frame	17301505
	arrow_down_float	17301506
	arrow_up_float	17301507
	bottom_bar	17301658
	btn_default	17301508
	btn_default_small	17301509
	btn_dialog	17301527
	btn_dropdown	17301510
	btn_minus	17301511
	btn_plus	17301512
	btn_radio	17301513
	btn_star	17301514
	btn_star_big_off	17301515
	btn_star_big_on	17301516
	button_onoff_indicator_off	17301518
	button_onoff_indicator_on	17301517
	checkbox_off_background	17301519
	checkbox_on_background	17301520
	dark_header	17301521	Drawable to use as a background for separators on a list with a dark background
	dialog_frame	17301521
	dialog_holo_dark_frame	17301682
	dialog_holo_light_frame	17301683
	divider_horizontal_bright	17301522
	divider_horizontal_dark	17301524
	divider_horizontal_dim_dark	17301525
	divider_horizontal_textfield	17301523
	edit_text	17301526
	editbox_background	17301528
	editbox_background_normal	17301529
	editbox_dropdown_dark_frame	17301530
	editbox_dropdown_light_frame	17301531
	gallery_thumb	17301532
	ic_btn_speak_now	17301668
	ic_delete	17301533
	ic_dialog_alert	17301543
	ic_dialog_dialer	17301544
	ic_dialog_email	17301545
	ic_dialog_info	17301659
	ic_dialog_map	17301546
	ic_input_add	17301547
	ic_input_delete	17301548
	ic_input_get	17301549
	ic_lock_idle_alarm	17301550
	ic_lock_idle_charging	17301534
	ic_lock_idle_lock	17301535
	ic_lock_idle_low_battery	17301536
	ic_lock_lock	17301551
	ic_lock_power_off	17301552
	ic_lock_silent_mode	17301553
	ic_lock_silent_mode_off	17301554
	ic_media_ff	17301537
	ic_media_next	17301538
	ic_media_pause	17301539
	ic_media_play	17301540
	ic_media_previous	17301541
	ic_media_rew	17301542
	ic_menu_add	17301555
	ic_menu_agenda	17301556
	ic_menu_always_landscape_portrait	17301557
	ic_menu_call	17301558
	ic_menu_camera	17301559
	ic_menu_close_clear_cancel	17301560
	ic_menu_compass	17301561
	ic_menu_crop	17301562
	ic_menu_day	17301563
	ic_menu_delete	17301564
	ic_menu_directions	17301565
	ic_menu_edit	17301566
	ic_menu_gallery	17301567
	ic_menu_help	17301568
	ic_menu_info_details	17301569
	ic_menu_manage	17301570
	ic_menu_mapmode	17301571
	ic_menu_month	17301572
	ic_menu_more	17301573
	ic_menu_my_calendar	17301574
	ic_menu_mylocation	17301575
	ic_menu_myplaces	17301576
	ic_menu_preferences	17301577
	ic_menu_recent_history	17301578
	ic_menu_report_image	17301579
	ic_menu_revert	17301580
	ic_menu_rotate	17301581
	ic_menu_save	17301582
	ic_menu_search	17301583
	ic_menu_send	17301584
	ic_menu_set_as	17301585
	ic_menu_share	17301586
	ic_menu_slideshow	17301587
	ic_menu_sort_alphabetically	17301660
	ic_menu_sort_by_size	17301661
	ic_menu_today	17301588
	ic_menu_upload	17301589
	ic_menu_upload_you_tube	17301590
	ic_menu_view	17301591
	ic_menu_week	17301592
	ic_menu_zoom	17301593
	ic_notification_clear_all	17301594
	ic_notification_overlay	17301595
	ic_partial_secure	17301596
	ic_popup_disk_full	17301597
	ic_popup_reminder	17301598
	ic_popup_sync	17301599
	ic_search_category_default	17301600
	ic_secure	17301601
	list_selector_background	17301602
	menu_frame	17301603
	menu_full_frame	17301604
	menuitem_background	17301605
	picture_frame	17301606
	presence_audio_away	17301679
	presence_audio_busy	17301680
	presence_audio_online	17301681
	presence_away	17301607
	presence_busy	17301608
	presence_invisible	17301609
	presence_offline	17301610
	presence_online	17301611
	presence_video_away	17301676	Presence drawables for videochat or audiochat capable contacts
	presence_video_busy	17301677
	presence_video_online	17301678
	progress_horizontal	17301612
	progress_indeterminate_horizontal	17301613
	radiobutton_off_background	17301614
	radiobutton_on_background	17301615
	screen_background_dark	17301656
	screen_background_dark_transparent	17301673	Semi-transparent background that can be used when placing a dark themed UI on top of some arbitrary background (such as the wallpaper).
	screen_background_light	17301657
	screen_background_light_transparent	17301674	Background drawable that can be used for a transparent activity to be able to display a light UI: this lightens its background to make a light UI more visible.
	spinner_background	17301616
	spinner_dropdown_background	17301617
	star_big_off	17301619
	star_big_on	17301621
	star_off	17301618
	star_on	17301620
	stat_notify_call_mute	17301622
	stat_notify_chat	17301623
	stat_notify_error	17301624
	stat_notify_missed_call	17301631
	stat_notify_more	17301625
	stat_notify_sdcard	17301626
	stat_notify_sdcard_prepare	17301675
	stat_notify_sdcard_usb	17301627
	stat_notify_sync	17301628
	stat_notify_sync_noanim	17301629
	stat_notify_voicemail	17301630
	stat_sys_data_bluetooth	17301632
	stat_sys_download	17301633
	stat_sys_download_done	17301634
	stat_sys_headset	17301635
	stat_sys_phone_call	17301636	This constant was deprecated in API level 15. Replaced by a private asset in the phone app.
	stat_sys_phone_call_forward	17301637	This constant was deprecated in API level 15. Replaced by a private asset in the phone app.
	stat_sys_phone_call_on_hold	17301638	This constant was deprecated in API level 15. Replaced by a private asset in the phone app.
	stat_sys_speakerphone	17301639
	stat_sys_upload	17301640
	stat_sys_upload_done	17301641
	stat_sys_vp_phone_call	17301671	This constant was deprecated in API level 15. Replaced by a private asset in the phone app.
	stat_sys_vp_phone_call_on_hold	17301672	This constant was deprecated in API level 15. Replaced by a private asset in the phone app.
	stat_sys_warning	17301642
	status_bar_item_app_background	17301643
	status_bar_item_background	17301644
	sym_action_call	17301645
	sym_action_chat	17301646
	sym_action_email	17301647
	sym_call_incoming	17301648
	sym_call_missed	17301649
	sym_call_outgoing	17301650
	sym_contact_card	17301652
	sym_def_app_icon	17301651
	title_bar	17301653
	title_bar_tall	17301670	Drawable to use as a background for a taller version of the titlebar
	toast_frame	17301654
	zoom_plate	17301655



Beispiel

Test-App

	Eine kleine Beispiel-App zeigt die Verwendung der Extension (s. Download). Das Beispiel sendet in einem 10-Sekunden-Abstand die aktuelle Zeit per UDP. So kann man auch bei verdunkelten Display auf einem externen Gerät kontrollieren, ob die App aktiv ist. Die Schaltflächen starten und stoppen den Service. Angezeigt wird außerdem wie der aktuelle Status des Services ist und mit welchem Startwert der Screen geöffnet wurde.
	Screenshot der App.
	Screenshot der Benachrichtigung.

UDP-Receiver

	Das Bespiel enthält außerdem eine Projekt-Datei für einen einfachen UDP-Receiver. Mit einem zweiten Android-Gerät kann man so kontrollieren, ob die Test-App noch aktiv ist.
	Screenshot des einfachen UDP-Empfängers.

Werkzeuge

Für die Erstellung eigener Extensions habe ich einige Tipps zusammengestellt: AI2 FAQ: Extensions entwickeln.
