Nach den Problemen mit dem Farbsensor wurde deutlich, dass ein Firmware-Update für einen unterstützenden Prozessor (z.B. für Sensorfunktionen) unumgänglich ist. Weil es häufig. nicht möglich ist, den Prozessor zum Update "frei zu legen", muss der Firmware-Update im eingebauten Zustand möglich sein. Bei Applikationen für einen LEGO Mindstorms NXT steht dazu eigentlich nur das I²C-Interface zur Verfügung. Diese Schnittstelle wird sowieso zum Datenaustausch mit dem NXT genutzt.

Schwierigkeit 1: Von Hause aus unterstützt der ATtiny keinen Bootloader, wie dies z.B. die ATmega-Prozessoren tun.
Schwierigkeit 2: Trotzt intensiver Bemühung von Google war kein passender Code zu finden.

Also: selbermachen!

So geht's:
   Funktionsweise
   Chip-Vorbereitung
   Debugging-Adapter
        Details zum Adapter
   Bootloader
        Details zum Startup-Code
        Details zum I²C-Register
   Uploader
   Anforderungen an zu ladende Programme


Funktionsweise:
Das Ganze besteht aus zwei Programm-Komponenten:
  • Einem Bootloader auf dem µC, der Kommandos eines Steuerporgramms (Uploader) entgegen nimmt und in der  Lage ist, den Flash-Speicher des Prozessors zu beschreiben.
  • Einem Uploader auf dem PC, der den Bootloader ansteuert. Statt eines PC können auch andere Geräte, z.B. die NXT-Kontrolleinheit, genutzt werden.

    • Uploader und Bootloader arbeiten Hand in Hand. Der Uploader ist ein PC-Programm, das per I²C mit dem Bootloader kommuniziert. Der Uploader hat die I²C-Master-Funktion, der Bootloader ist der I²C-Slave.

    Aktivierung des Bootloaders:
    Dem µC muss mitgeteilt werden, ob er der Bootloader aktiv sein soll oder ob das reguläre Programm auszuführen ist. Der Bootloader wird auf Grund externer Signalzustände nach einem Reset aktiv. Als "externe Signalzustände" eignen sich nur die I²C-Signalleitungen. Die Beschaltung der anderen Prozessor-Pins ist ungewiss.

    Der Ruhezustand der I²C-Signalleitungen ist High. Nur bei der Datenübertragung gibt es Low-Pegel. Es bietet sich an, den Bootloader über Low-Pegel an den Signalleitungen beim Reset zu aktivieren. Liegen High-Pegel an -das ist der "normale" Zustand- wird das reguläre Programm aktiv.

    Zwischen regulärem Programm und Bootloader kann also hin und her geschaltet werden, indem ein Reset mit entsprechenden Pegeln auf den I²C-Signalleitungen ausgelöst wird. Dies geht durch Power-On-Reset oder über den Reset-Pin.

    Speicheraufteilung (Flash):
    Der Bootloader teilt sich mit dem eigentlichen Programm den gleichen Flash-Speicher. Die üblichen C-Compiler legen den Code in den niedrigen Programmspeicher-Adressen ab. Also gehört der Bootloader in die hohen Adressen.

    In der Version 1.0 beginnt der Bootloader-Code an der Adresse 0x0c80, nimmt also ein knappes Viertel des Speichers ein (896 Bytes). Ein Großteil des Flash wird von den I²C-Slave-Funktionen eingenommen. Diese stehen aber auch den regulären Programmen und können dort eingespart werden. Netto werden etwa 530 Byte benötigt.

    Der ATtiny kennt es keine geschützten Speicherbereiche. Beim Upload muss also darauf geachtet werden, dass der Bootloader-Code nicht überschrieben wird. Es wurden jedoch keine Speicherschutzfunktionen im Bottoloader-Code implemtiert, um Speicherplatz auf dem Chip zu sparen. Es wird auf die korrekte Arbeitsweise des Uploaders vertraut.

    Speicheraufteilung (SRAM):
    Der I²C-Slave benötigt acht Byte SRAM. Diese werden am Anfang der ".data"-Section reserviert. Näheres bei der Erläuterung des Startup-Codes weiter unten.

    Funktionen:
    Um den Speicherbedarf auf dem Chip so gering wie möglich zu halten, ist der Funktionsumfang sehr spartanisch ausgefallen. Im Endeffekt kann man nur Informationen über den Chip auslesen, eine Page flashen und auslesen. Was braucht man mehr?

    Chip-Vorbereitung:

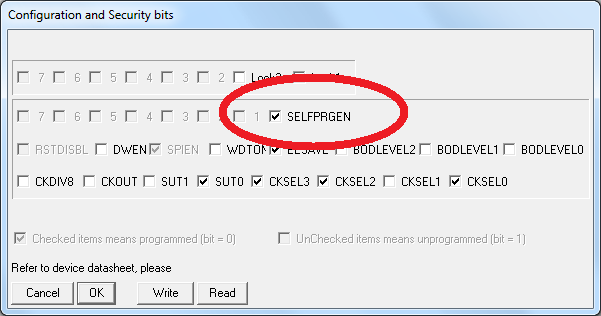

    Damit das Flashen funktioniert, muss die Bereitschaft des ATtiny seinen eigenen Speicher zu beschreiben über das Setzen der Fuse "SELFPRGEN" hergestellt werden. Mir Ponyprog sieht das so aus:


    Debugging-Adapter:
    Zum Debuggen habe ich einen eigenen Adpater gebaut, der über einen seriellen Port betrieben wird. Da kann man die Übetragung auch mal anhalten und genauer nachschauen (Details). Die zugehörige PC-Softare kann auch Clock-Stretching.

    Bootloader:
    Hier der Code zum Download.

    Kein normales C-Programm:
    Der Boorloader-Code kann nicht an die für C üblichen Stellen im Speicher platziert werden. Die sind für das "reguläre" Nutz-Programm reserviert. Ebenfalls ist normale Startsequenz eines C-Programms bei einem Bootloader nicht brauchbar.

    Bei "normalen" C-Programmen werden Standardbibliotheken eingebunden, die die Speicheraufteilung regeln und Startsequenzen zur Verfügung stellen. Die Startsequenzen übernehmen so wichtige Dinge wie Stack- und Variablen-Initialisierung.

    Man muss also durch eigenen Code sicherstellen, dass der Bootloader in den richtigen Stellen landet und dass die üblichen C-Startsequenzen nicht vom Linker eingebunden werden. Deshalb kann man den Code also nicht "einfach so" übersetzen. Das Rar-Archiv enthält deshalb neben den eigentlichen Quell-Dateien auch die Projekt-Dateien für das AVR-Studio. Die Projekt-Dateien enthalten alle Steuerparamter für das korrekte Compilieren und Linken (im Verzeichnis "default" gibt es auch eine vom AVR-Studio generierte "makefile"). Anzupassen wären eventuell die Include-Parameter. Sie zeigen auf das ensprechende gcc-Verzeichnis.

    StartUp:
    Der Startup-Code muss in Assembler entwickelt werden. C lässt keine expliziten Positionierungen im Speicher zu. Details zum StartUp-Code

    Boorloader-Code:
    Der eigentliche Bootloader ist in C geschrieben. Zunächt wird geprüft, ob der Bootloader aktiv sein soll. Danach erfolgt die Initialisierung der Variablen und des I²C-Slave. Ist dies geschehen, verbleibt der Code in einer Endlosschleife. Hier wird lediglich asynchron geprüft, ob ein Kommando eingetroffen ist. Ist dies der Fall, wird in eine Funktion zur Ausführung des selben gesprungen.

    Kommunikation:
    Die I²C-Geräte-Adresse ist im Code auf 0x00 eingestellt. Dies kann bei Bedarf natürlich geändert werden.

    Die Kommunikation mit dem Uploader findet über ein sogenanntes I²C-Register statt. An definierten Stellen dieses Registers werden Daten in vereinbarter Form abgelegt. Vor jeder Lese- oder Schreibsequenz wird ein Index-Wert übertragen. Mit diesem Index wird festgelegt, an welcher Stelle die nächste Lese- oder Schreiboperation beginnen soll.

    Das Schreiben von festgelegten Codes an definierte Stellen wird als Kommando interpretiert. Der Bootloader fragt diese Stellen in einer Endlosschliefe regelmäßig ab.

    I²C-Register:
    Das Register ist insgesamt 96 Byte groß. Die letzten 64 Byte dienen als Seitenpuffer für das Lesen und Schreiben von Flash-Pages. In ersten 32 Byte  werden Prozessor-Informationen bereitgestellt und dienen zur Steuerung der Kommandoausführung. Details zum I²C-Register

    I²C-Slave:
    Die Funktionen des I²C-Slave sind hier beschrieben.

    Weitere Einzelheiten:
    ...können dem dokumentierten Code entnommen werden.

    Datei
    		Funktion
    Main.S  Startup-Code
    Bootloader.c Code des Bootloader
    I2CSlave.c Code des I²C-Slave
    I2CSlave.h Pin-Belegung
    Interface.S  Erzeugt "Interface.o" mit der Adresse der I²C-Slave-Initialisierungsroutine
    Interface.h Prototypen der Event-Handler und der I²C-Slave-Initialisierungsroutine
    Bootloader.aps Projekt-Datei des AVR-Studio
    default (Ordner) Ergebnis des Build-Laufs

    Hinweis: Die Dateien "Interface.S" (eigentlich "Interface.o") und "Interface.h" dienen dazu, den geladenen Nutz-Programmen den Zugriff auf den I²C-Slave zu ermöglichen (s.u.).

    Uploader:
    Der Uploader ist in Visual Basic 2008 geschrieben. Aktuell wird nur das selbstgebaute RS232toI2C-Interface untestützt. Wer ein eigenes Interface einbinden möchte, mag sich die Interface-Definition "I2CUploader" im Projekt  "I2CBus" ansehen. Das hier erwähnte I2C-Modul ist nur bei einem Prozessor-Takt von 16 MHz geignet (kein Clock-Stretching).

    Hier der Code zum Download. Das compilierte Programm kann einfach in ein Verzeichnis kopiert und das Programm "Uploader.exe" gestartet werden.

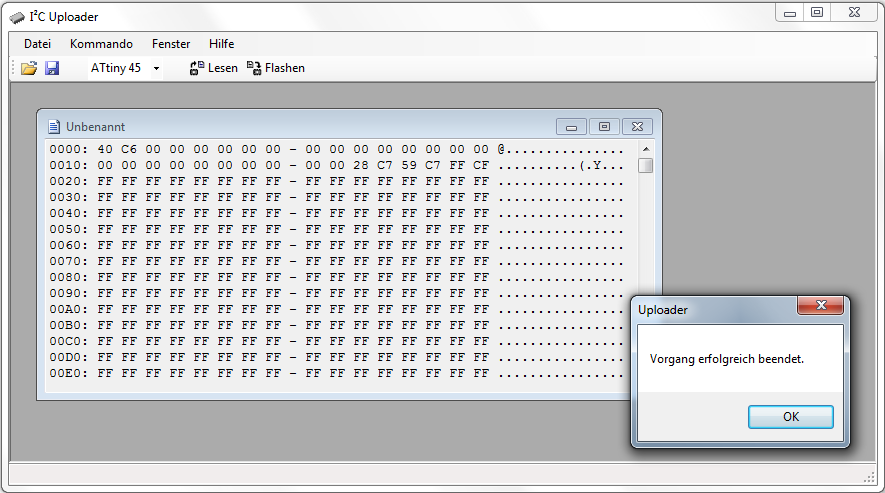

    So sieht es aus:





    Anforderungen an zu ladende Programme:
    Beim Schreiben von Programmen, die mit Hilfe des Bootloader geladen werden sollen, ist folgendes zu beachten:

    Wenn der I²C-Slave des Bootloader genutzt werden soll, müssen folgende Bedingungen erfüllt sein:
