Wenn man Kabel mit selbst hegestellten Crimp-Verbindungen nutzen oder alte Kabel wieder verwenden will, ist es nützlich, die Kable auf Verbindungen zu überprüfen. Hier ein Kabeltester für LEGO Mindstorms NXT Kabel.

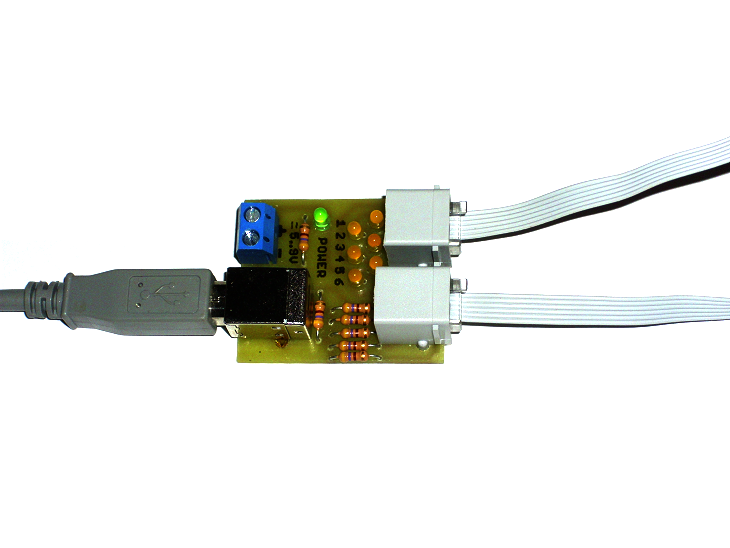

So sieht es fertig aus:

Die Elektronik

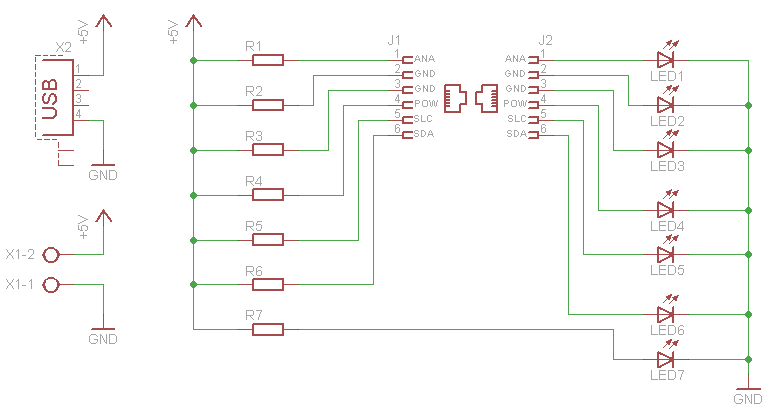

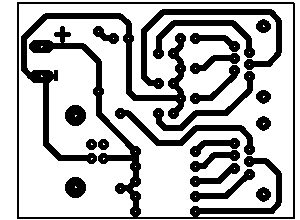

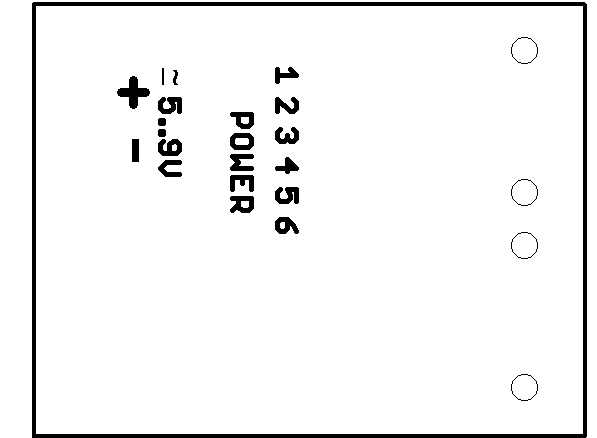

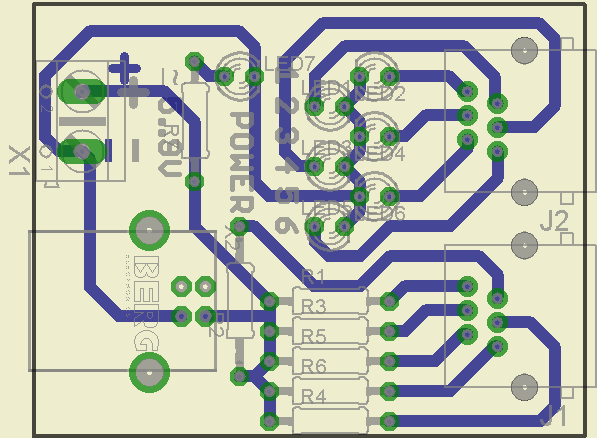

Sechs LEDs werden mit Vorwiderständen über das Kabel durchgeschleift. Brennt die entsprechende LED, ist die betreffende Ader in Ordnung. Eine siebte LED dient zur Spannungsanzeige. Die deckt auch Verpolungen bei der Stromversorgung auf. Die Vorwiderstände sind mit 470 Ω so bemessen, dass Spannungen zwischen 5 und 9 V akzeptabel sind. Es kann auch Wechselspannung im angegebenen Bereichen angelegt werden. Die LEDs brennen dann nur bei einer Halbwelle.

Zur Stromversorgung ist eine USB-Buchse und eine Schraubklemme vorgesehen.
