Systemaufbau

Systembild

Technische Daten der Komponenten

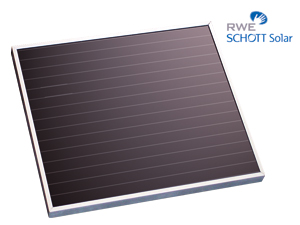

Solarmodul Schott ASI-F 5/12 Solarmodul Schott Solar ASI-F 5/12

Leerlaufspannung 22,8 V
Spannung bei Nennleistung 16,8 V
Nennleistung 5,2 W
Kurzschluss-Strom 398 mA
Nennstrom 309 mA
Maße: 293x330x22 mm

Datenblatt
Bedienungsanleitung

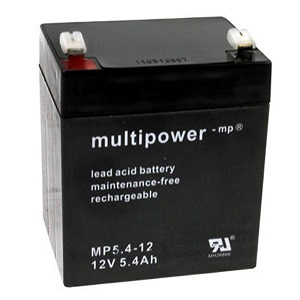

Akku RT1270 Blei-Akku Multipower MP5.4-12

Nennspannung 12 V
Kapazität 5,4 AH
Maße: 90(L) x 70(W) x 107(H) mm³
Gewicht: 1,83 kg

Datenblatt

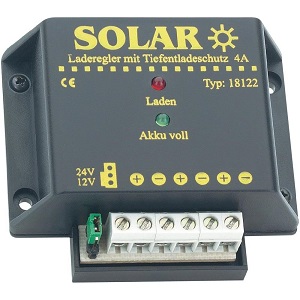

Laderegler IVT Laderegler mit Tiefentladeschutz Typ 18122

Betriebsspannung 12 / 24 V
Max. Ladestrom 4 A
Max. Last 4 A
Lade-Endspannung 13,8 / 27,6 V
Tiefentlade-Abschaltspannung 10,5 / 21 V
Rücksetzspannung 12,5 / 25 V

Anleitung (Deutscher Text auf Seite 2)

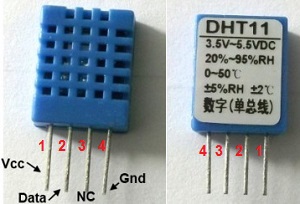

DHT11 Temperatur- und Luftfeuchtigkeitssensor DHT11 Temperatur- und Luftfeuchtigkeitssensor

Betriebsspannung 3,5 - 5,5 V
Relative Luftfeuchtigkeit 20 - 95 % (± 5 %)
Temperatur 0 - 50 °C (± 2 °C)

Datenblatt

Testprogramme
HC-05 Bluetooth-Modul HC-05 Serielles Bluetooth Sende-Empfangsgerät
  • HC-05 Breakout (*)
  • Unterstützt Standard-Übertragungsraten zwischen 4800 und 1382400 bps.
  • Bluetooth-Reichweite: 10 m
  • Anti-Reverse-Dioden und 3,3 V- LDO-Regler erlauben Betriebs- und Eingangsspannungen zwischen 3,6 ~ 6 V (mehr als 7 V ist nicht erlaubt)
  • Stromverbrauch: ungepaart: ca. 30 mA , gepaart: 10 mA
  • Konfiguration durch AT-Kommandos
  • Kann im Host- oder im Slave-Modus betrieben werden. Die Umschaltung erfolgt über AT-Kommandos
  • LED-Anzeige des Bluetooth-Verbindungsstatus

(*) Es gibt eine Vielzahl von ähnlichen Geräten. Die Angaben unterscheiden sich ein wenig und sind i.d.R. leider nicht vollständig. Die o.g. Daten habe ich zusammengesucht und passen ggf. nicht genau.

Datenblatt
Axial-Lüfter

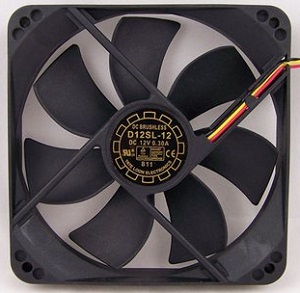

Axial-Lüfter YATE LOON D12SL-12

  • Maße: 120x120x25mm
  • Betriebsspannung: 12V
  • Luftfördermenge: 79,9 m³/h
  • Geschwindigkeit (+/- 10%): 1350 RPM
  • Geräuschentwicklung: 28 dB(A)
  • Bronzelager
  • Stromverbrauch: 0,3 A max.

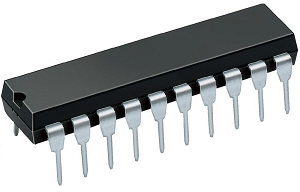

ATmega 48

Micoprozessor ATmega 48

  • 8 Bit RISC
  • 4 K Flash

Datenblatt

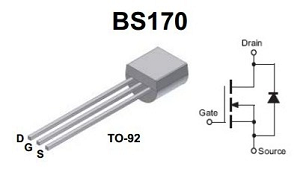

BS170

BS170 N-Channel Enhancement Mode Field Effect Transistor

  • Drain-Source-Spannung 60V
  • Drain-Strom  500 mA

Datenblatt
Drucktaster

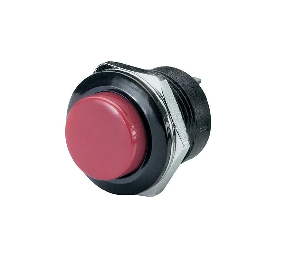

Drucktaster R13-507A-05RT

  • Ø 19 mm
  • Einbau-Ø 16 mm

Datenblatt

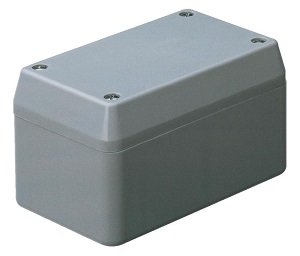

Gehäuse Weroplast HIT-BOX GRAU TYP 1004
  • Schlagfestes Polystyrol
  • (L x B x H) 193 x 93 x 95 mm³
