Inhaltsverzeichnis
1. Links zu Bibliotheks-Übersichten2. Eigene Bibliothek
3. Liste häufig benötigter Bauteile
Link zur Cadsoft-Bibliotheks-Übersicht
Die von Cadsoft mitgelieferten Bibliothek sind z.T. nicht ausreichend. Jedoch können Nutzer eigene Bibliotheken entwerfen und veröffentlichen. Hier findet man häufig die Dinge, die fehlen.
Vorlagen für die meisten AVR-Chips findet man in der avr-7.lbr. Aber auch die ist nicht vollständig. Z.B. fehlt die DIP-Fassung des ATtiny45. Die ist hier enthalten.
Eigene Bibliothek
Eigene Bibliotheken verwaltet man am besten, indem man die ".lbr-Datei" im (irgendwo) Standard-Dokumenten-Ordner ablegt und im eagle-lbr-Verzeichnis einen Link auf die erstellte Bibliothek ablegt. Über diesen Link öffnet eagle die ".lbr-Datei" wie üblich. (Funktioniert unter Windows 10 und eagle v7.2, bei anderen Versionen unbekannt)
Ullis Eagle Bibliothek enthält einige nicht gefundene, modifizierte oder zusammengesuchte1 Bauteile.
| Bauteil | Device | Beschreibung |
|---|---|---|
| Relais Axicom FP2 D3009 | AXICOM_FP2_D3009 | gepoltes Relais 2x um, 5V, 30 mA; kann direkt an einem Prozessor-Pin betrieben werden (auf Polung achten!) |
| Brückengleichrichter | BRIDGE-RECTIFIER | Brückengleichrichter verschiedene Bauformen |
| Diode 2mm Ø | DIODE | Standart-Diode, verschiedene Längen der Anschlusskabel, stehende und liegende Montage, Bohrlochdurchmesser 0,8mm |
| Molex-Stecker | MOLEX-xx | Molex-Stecker 2..9-polig, Varianten mit Belegung für Ullis-TWI- und Ullis-RS232-Norm |
| 7-Segment LED-Anzeige | KINGBRIGHT-CA56-11EWA | 4-Digit 7-Segment LED-Anzeige, gemeinsame Anode |
| Joystick | JOYSTICK JOYSTICK_SCHALTER |
Conrad 3D-Joystick Potentiometer mit und ohne Schalter |
| NXT-Buchse | NXT-CONNECTOR | RJ12-ähnliche Buchse die vom Lego Mindstroms NXT benutzt wird |
| Lego Befestigungslöcher | LEGO-MOUNT-HOLE-?X | Schablone für Befestigunglöcher im Lego-Raster |
| Widerstand | R | Widerstand 1/4-Watt, verschiedene Längen der Anschlusskabel, stehende und liegende Montage, Bohrlochdurchmesser 0,8mm |
| RFM12-Funkmodul | RFM12 | |
| RFM70-Funkmodul | RFM70 | 2,4 GHz Funkmodul |
| Dot-Matrix LCD-Displays | PARALLEL_LCD... | Mehrzeiliges LCD-Display, Controller-Typ HD44780, optional mit Beleuchtung |
(1) Leider weiß ich erst seit kurzem, wie man komplette Teile aus Bibliotheken kopiert. Bei meiner alten Methode (Copy & Paste) gingen leider die Informationen über die Autoren verloren. Man möge mir verzeihen. Bei den neueren habe ich sie genannt.
Liste häufig benötigter Bauteile
Bei der Suche nach Bauteilen in den Eagle-Bibliotheken bin ich auf diese Seite von Omkar Kulkarni gestoßen. Tolle Idee, den Ort der gebräuchlichsten Teile einfach aufzulisten. Hätte man auch selbst d'rauf kommen können ...
| Bauteil | Library | Device | Package | Beispiel |
|---|---|---|---|---|
| Stromversorgung | supply1 | VCC oder GND |
 |
|
|

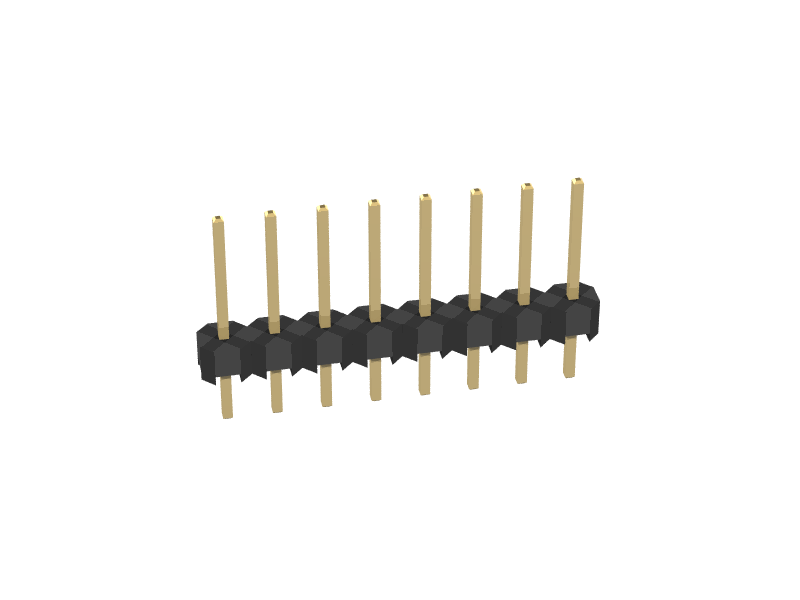

Pfostenstecker (Bohrloch: 1 mm) |
con-lstb |
|
|
 |

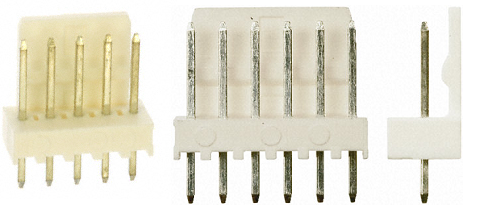

| Molex-Stecker ("Stift-Leiste" bei Conrad) | con-molex | 22-23-20?1 | 22-23-20?1 |
 |
|
Keramischer Scheibenkondensator mit Rastermaß 2,5 mm (z.B.: 27pF, 100nF) |
resistor > C-EU |
C-EU025-025X050 |
C025-025X050 |
 |
|
Keramischer Scheibenkondensator mit Rastermaß 5.0mm (z.B.: 220nF) |
resistor > C-EU |
C-EU050-030X075 |
C050-030X075 |
 |
|
Elektrolytkondensator, kleiner als etwa 10µF und Spannungen bis etwa 50V |
resistor > CPOL-EU |
CPOL-EUE2.5-6 |
E2,5-6 |
 |
|

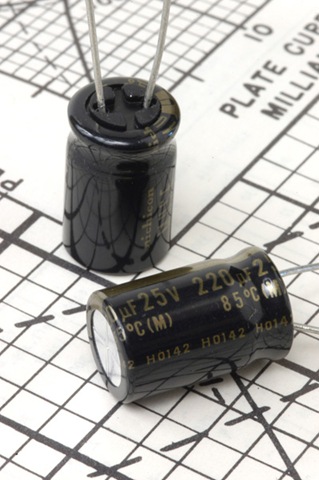

Größere Elektrolytkondensatorenz.B. 220 µF |
resistor > CPOL-EU |
CPOL-EUE5-10.5 |
E5-10,5 |
|
|
Schwingquarz |
Crystal > Crystal |
CRYSTALHC49U70 |
HC49U70 |
 |
|

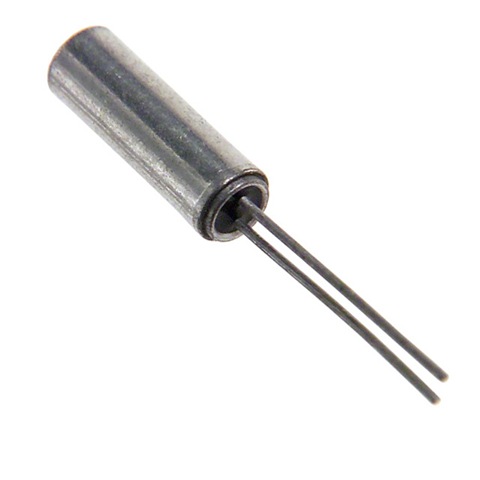

32,768 kHz Quarz |
Crystal > Crystal |
CRYSTALTC26H |
TC26H |
 |
|
78xx Spannungsregler – Vertikalmontage |
linear > 78* |
7805TV |
TO220V |
|
|
1N5400 – 3A Diode |
diode |
1N5400 |
DO201 |
 |
|
Widerstand 1/4W – Ratermaß 7,5 mm |
resistor > R-EU_ |
R-EU_0207/7 |
0207/7 |
 |
| Trimpoti – 3296 (Vertikal) | resistor > R-TRIMM | R-TRIMM64W | RTRIM64W |
 |
|
LEDs 3mm |
led > LED |
LED3MM |
LED3MM |
 |
|

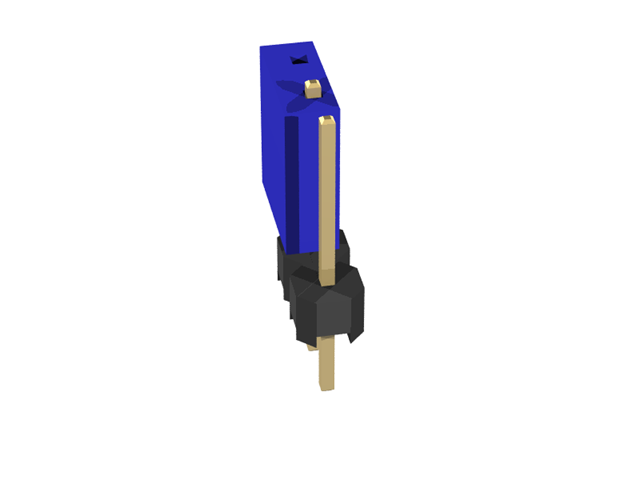

Jumper – einfach |
jumper |
JP1Q |
 |
|
|

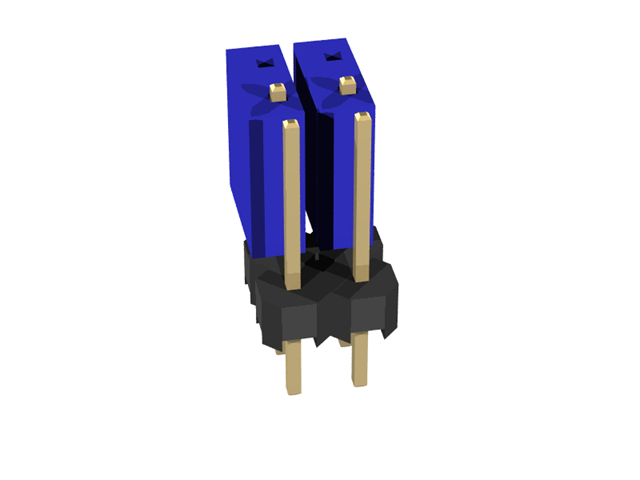

Jumper – zweifach |
jumper |
JP2Q |
 |
|
|

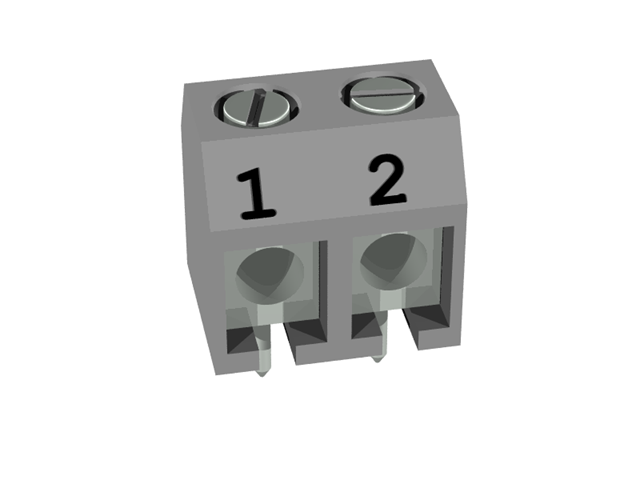

Schraubklemme – 2Pin |
con-ptr500+ |
AK500/2 |
AK500/2 |
 |
|

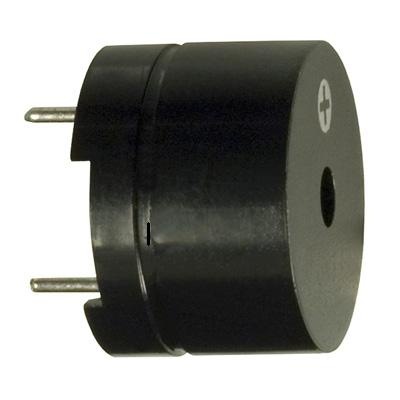

Piezo-Summer (Buzzer) |
buzzer |
F/CM12P |
F/CM12P |
 |
|
Miniatur-Print-Taster |
switch-omron |
10-XX |
B3F-10XX |
 |
| adafruit Colorful Square Tactile Button Switch | switch-misc | RACON12 | - |
 |
|
Miniatur-Schiebeschalter |
switch |
255SB |
255SB |
 |
|

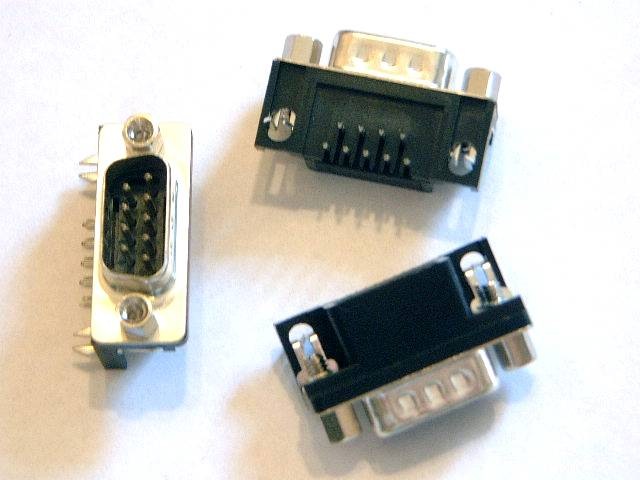

D-SUB-Stecker, PCB-Montage |
con-subd > F09 |
F09H |
F09H |
 |
| Transistoren, PNP und NPN | Transistor | *-NPN- -NPN-BC547A *-PNP- -PNP-BC557A |
TO92 |
 |

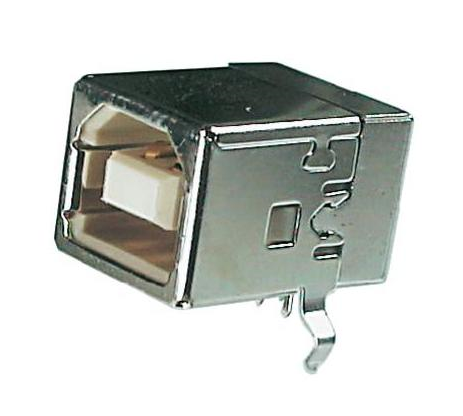

| USB-Buchse, Standard und mini | con-berg | PN61729, PN87520 | - |
 |
| Wannenstecker | con-ml | ML6 .. ML64 |
 |
