Bedienungsanleitung

Steuerung der Abtastung
Anzeige Messergebnis
Markensteuerung

Steuerung der Abtastung

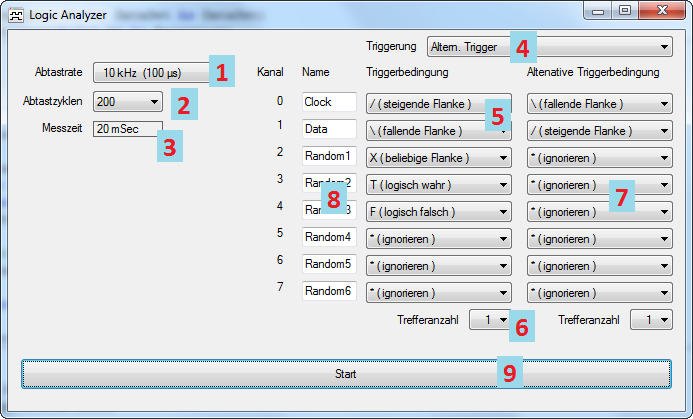

Nach Programm erscheint ein Dialogfenster zur Einstellung der Messparameter:

• Auswahl der Abtastrate. Werte zwischen 5 kHz und 100 kHz sind einstellbar.
• Einstellung der Anzahl der Abtastzyklen. Es können Werte zwischen 100 und 10.000 angegeben werden.
• Anzeige der sich aus 1. und 2. ergebenden Messzeit.
• Einstellung der Trigger-Art
• Keine: Die Messung beginnt unmittelbar nach Klicken der Start-Schaltfläche (9).
• Pegeländerung: Die Messung beginnt bei der ersten Pegeländerung auf irgendeinem Kanal.
• Trigger: Die Messung beginnt sobald die Triggerbedingungen (5) erfüllt sind.
• Alternativer Trigger: Die Messung beginnt sobald die Triggerbedingungen (5) oder die alternativen Triggerbedingungen (7) erfüllt sind.
• Festlegung der Triggerbedingungen für jeden Kanal. Diese Elemente sind nur bei den Tiggerarten "Trigger" oder "Alternativer Trigger" aktiv.
• * (ignorieren): Dieser Kanal hat keinen Einfluss auf den Trigger.
• / (steigende Flanke): Triggerbedingung ist bei einer steigen Flanke erfüllt (0 ⇒ 1).
• \ (fallende Flanke): Triggerbedingung ist bei einer fallenden Flanke erfüllt (1 ⇒ 0).
• X (beliebige Flanke): Triggerbedingung ist bei einer beliebigen Pegeländerung erfüllt ((0 ⇒ 1) v (1 ⇒ 0)).
• T (logisch wahr): Triggerbedingung erfüllt, wenn eine 1 am Kanal anliegt.
• F (logisch falsch): Triggerbedingung erfüllt, wenn eine 0 am Kanal anliegt.
• Angabe wie häufig die Triggerbedingung erfüllt sein muss, bevor mit der Aufzeichnung begonnen wird. Wenn in den Triggerbedingung keine Flankenbedingungen enthalten sind, bewirkt eine Anzahl größer 1 im Wesentlichen eine Verzögerung um die angegebene Anzahl Abtastzyklen.
• Angabe der alternativen Triggerbedingungen analog zu (5). Die Messung beginnt, wenn die Trigger-Bedingung oder die alternative Triggerbedingung erfüllt ist. Diese Elemente sind nur bei der Triggerart "Alternativer Trigger" aktiv.
• Textfelder individuellen Benennung der Kanäle.
• Start-Schaltfläche. Die Messung beginnt mit Klicken der Taste. Nach Start der Messung kann diese durch erneutes Klicken der Schaltfläche abgebrochen werden. Die Schaltfläche zeigt dies durch Wechsel der Beschriftung auf Abbrechen an.

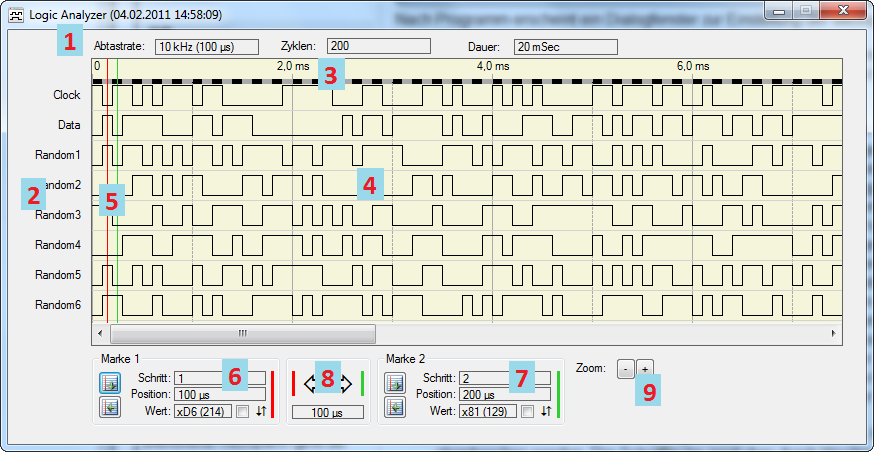

Anzeige Messergebnis

1. Anzeige Abtastrate, Anzahl Abtastzyklen, Messdauer. Der Fenstertitel enthält den Anfangszeitpunkt der Messung.
2. Anzeige der Kanalbenennung.
3. Zeitskala.
4. Plot der Kanäle
5. Verschiebbare Marken (Cursor)
6. Steuerung und Position der roten Marke
7. Steuerung und Position der grünen Marke
8. Zeitdifferenz zwischen rote und grüner Marke
9. Tasten zum Vergrößern der Anzeige

Markensteuerung
Wenn in die Nähe der Marken geklickt wird, können diese bei gedrückter Maustaste bewegt werden.

1. Die Marke wird in den Anzeigebereich bewegt.
2. Der Anzeigebereich wird zur Marke verschoben.
3. Position der Marke: Abtastpunkt und zugehörige Zeit.
4. Byte-Wert der Kanäle an der Markenposition (hexadezimal und dezimal)
5. Vertauschung LSB mit MSB. Box nicht gehakt: oberster Kanal ist LSB (Beispielwert 0xD6). Box gehakt: oberster Kanal ist MSB (Beispielwert 0x6B).
6. Farbcodierung der Marke.
