Motivation

Bei kleineren Apps kann man die implementierten Funktionen per Schaltfläche auslösen. Bei umfangreicheren Apps nimmt die zur Verfügung stehende Fläche aber schnell ab und das Layout wird unübersichtlich. Abhilfe schafft hier eine SideBar. Es gibt eine Reihe von Implementationen, ich habe jedoch keine ausreichend umfangreiche gefunden und selbst eine entwickelt. Nahezu alle Eigenschaften sind einstellbar. Falls etwas fehlt, schreib mir: E-Mail an Ulli.


Versionshistorie

Version Anpassungen
1.0 (2021-01-28) Initiale Version

Download

Verwendung

Pixel vs. DIP

Wischen erkennen

SideBar-Struktur

SideBar-Einträge

Öffnen und Schließen

Referenz

Eigenschaften

Funktionen

Ereignisse

Beispiel

SideBarTest

Werkzeuge

Download

Das ZIP-Archiv UrsAI2SideBar zum Download. Das Archiv enthält den Quellcode, das kompilierte Binary zum Upload in den App Inventor und eine Beispiel-Anwendung.

Verwendung

Pixel vs. DIP

App Inventor 2 verwendet die Einheit Pixel, um die Breite und Höhe von Elementen festzulegen. Hiermit ist jedoch nicht ein (Hardware-) Pixel auf dem Display gemeint, sondern ein DIP (Device Independent Pixel). Hierbei werden die Angaben zu Breite und Höhe mit der Auflösung bzw. den Dimensionen des Displays verrechnet. Ein DIP besitzt somit auf allen Geräten die ungefähr gleiche Dimension. Um Verwechselungen zu vermeiden, wird hier durchgängig der Begriff DIP verwendet und wenn nichts anderes angegeben ist, sind DIP gemeint.

Wischen erkennen

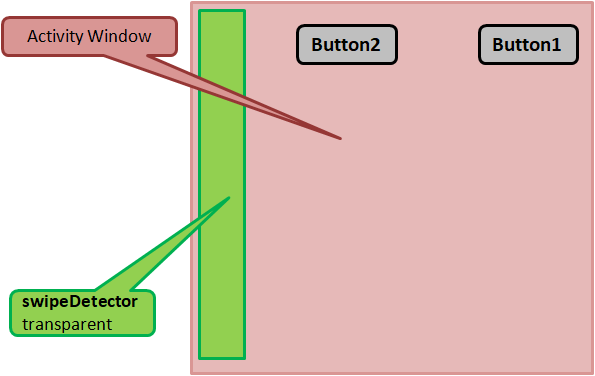

Bereits während der Anlage der (Konstruktor) legt die Extensionen einen zusätzlichen, schmalen, transparenten View (Klasse SwipeDetector) über den linken Rand des Displays. Über diesen Streifen wird das Wischen vom linken Rand des Displays nach rechts zum Öffnen der SideBar detektiert. Die Breite des Streifens kann über die Eigenschaft SwipeDetectorWidth eingestellt werden.

SideBar-Struktur

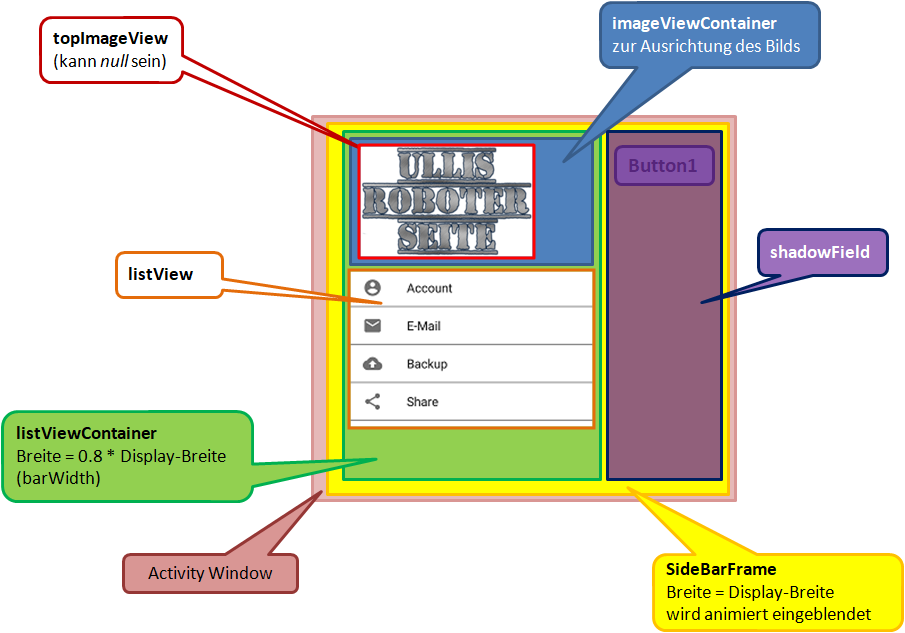

Nach dem Öffnen der SideBar, wird das gesamte Display von der SideBar überdeckt (SideBarFrame, gelb). SideBarFrame ist in zwei Bereiche aufgeteilt. Links ein Container (listViewContainer, grün) für die sichtbaren Elemente der SideBar und rechts ein halbtransparentes Feld (shadowField, violett), das den Rest des Displays abdeckt.

Die Breite der sichtbaren SideBar (= Breite von listViewContainer) kann über die Eigenschaft SidebarWidthPercentage in Prozent der Display-Breite festgelegt werden. BackgroundColor legt die Hintergrundfarbe fest.

listViewContainer ist Container für imageViewContainer, der zum Ausrichten des Titelbildes dient und einem Android ListView, der die eigentlichen SideBar-Einträge enthält.

Das Titelbild wird über die Eigenschaft Image festgelegt. Wenn None ausgewählt wird, wird kein Bild angezeigt. Über FitImageSize kann eingestellt werden, dass das Bild an die Breite der SideBar angepasst wird. Das Seitenverhältnis bleibt dabei erhalten. Alternativ kann das Bild über die Eigenschaft ImageAlignment in Bezug auf die SideBar ausgerichtet werden.

SideBar-Einträge

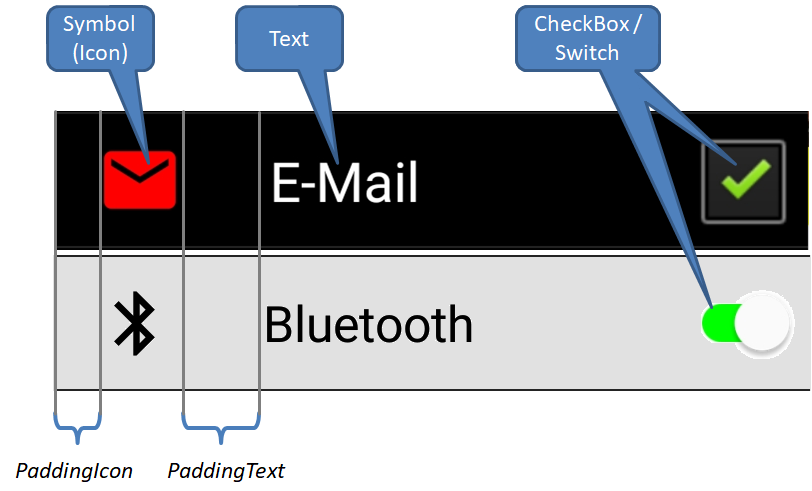

Ein ListView-Element besteht aus bis zu drei Komponenten: einem optionalen Symbol (Icon), einem Textfeld und optional eine CheckBox bzw. ein Schalter (Switch).

Die SideBar-Einträge können insgesamt über die Eigenschaft ItemsFromString durch eine komma-separierte Liste definiert werden. Alternativ kann die SideBar aus einer Datei befüllt werden (Designer-Eigenschaft ItemsFromFile oder Funktion LoadItemsFromFile). Als dritte Möglichkeit kann die SideBar über eine List definiert werden (Funktion SetSideBarItems).

Die Angaben für einen SideBar-Eintrag bestehen aus bis zu vier Elementen, die jeweils durch einen doppelten Doppelpunkt ("::") getrennt sind:

<hypertext>[::[<icon name>][::[<icon color>][::<T|F>]]]

Sollen optionale Angaben zwischen weitern Angaben ausgelassen werden, ist das Trennsymbol ("::") dennoch anzugeben. Beispiele für gültige Definitionen:

Definition der SideBar-Einträge über Liste:

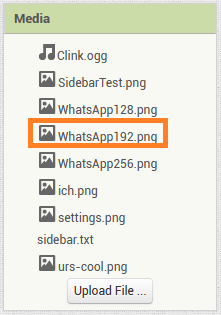

Definition der SideBar-Einträge über eine Datei:

Info...::info::blue
Goto <b>Screen2</b>::mobile_screen_share
E-Mail::email::#ff00ff00::f
Backup <b><font color="red">urgent!</font></b>::backup
Share::share::red::true
Exit::exit_to_app::green

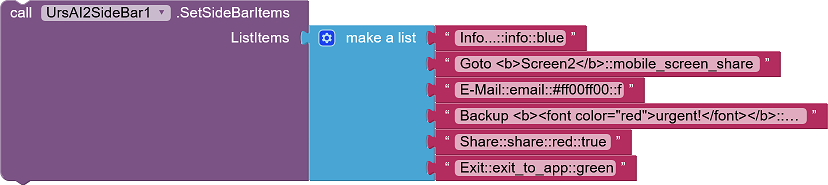

Definition der SideBar-Einträge über eine Designer-Eigenschaft:

Einzelne SideBar-Einträge lassen sich nachträglich verändern ohne dass eine komplett neu Definition geladen werden muss. Dies geschieht durch die Funktionen SetImtemX, z.B. SetItemChecked. Die Funktionen HasItemCheckBox und GetItemChecked geben darüber Auskunft, ob ein SideBar-Eintrag mit einer CheckBox / einem Schalter ausgerüstet ist und wie sein Checked-Status ist.

Das Ereignisse ItemSelected bzw. Item#Selected wird ausgelöst, wenn ein SideBar-Eintrag ohne CheckBox / Schalter angetippt wird. Item#Selected gibt es fünf mal.

Bei Einträgen mit CheckBox / Schalter ändert sich beim Antippen der Checked-Status. Das Ereignis ItemCheckedChanged wird hierbei ausgelöst (ItemSelected wird nicht ausgelöst).

Öffnen und Schließen

Die SideBar kann auf zwei Arten geöffnet werden, entweder per Programm durch die Funktion Show oder der Anwender wischt vom linken Rand des Displays aus nach rechts. Das Öffnen per Wischen kann über die Eigenschaft Enabled unterbinden werden.

Das Schließen erfolgt durch Aufruf der Funktion Hide. Der Anwender schließt die SideBar indem er auf das Schattenfeld (siehe SideBar-Struktur) tippt oder auf der SideBar von rechts nach links wischt.

Die Ereignisse BeforeOpening und AfterClosing begleiten diese Vorgänge.

Ob die SideBar aktuell geöffnet ist, kann über die Eigenschaft IsOpened abgefragt werden.


Referenz

Hinweis: Die Eigenschaften und Funktionen wirken sich nicht auf eine bereits geöffnete SideBar aus!

Eigenschaften

BackgroundColor
Legt die Hintergrundfarbe der SideBar fest. Die Voreinstellung ist Weiß.
Enabled
Legt fest, ob die ob die SideBar aktiv ist, d.h. durch Wischen geöffnet werden kann.
FitImageSize
Legt fest, ob die Breite des Titelbildes an die Breite der SideBar angepasst werden soll. Das Seitenverhältnis bleibt erhalten.
FontSize
Legt die Schriftgröße für die SideBar-Einträge fest. Die Voreinstellung ist 16.0.
IconColor
Legt Standard-Farbe für die Symbole in den SideBar-Einträgen fest. Die Voreinstellung ist Schwarz.
Bei deaktivierten Einträgen wird das Symbol mit der bei TextColorInactive definierten Farbe angezeigt.
Der (Asset-) Dateiname für das Titelbild.
ImageAlignment
Legt die Ausrichtung des Titelbildes in Bezug auf die SideBar fest: linksbündig, zentriert oder rechtsbündig. Die Voreinstellung ist linksbündig (1).
IsOpened
Gibt an, ob die SideBar geöffnet ist, d.h. angezeigt wird.
ItemsFromFile
Die SideBar-Einträge werden aus der angegebenen (Asset-) Datei eingelesen. Für jeden SideBar-Eintrag ist eine Zeile in der Form <hypertext>[::[<icon name>][::[<icon color>][::<T|F>]]] anzugeben (siehe SideBar-Einträge).
ItemsFromString
Legt die SideBar-Einträge über eine komma-separierte Liste fest. Für jeden SideBar-Eintrag ist ein Eintrag in der Form <hypertext>[::[<icon name>][::[<icon color>][::<T|F>]]] anzugeben (siehe SideBar-Einträge). Mehrere Einträge werden durch Komma getrennt.
PaddingIcon
Legt den Abstand zwischen dem Linken Rand der Sidebar und dem Symbol fest. Die Voreinstellung ist 16 DIP.
PaddingText
Legt beim SideBar-Eintrag den Abstand zwischen dem Symbol und dem Text fest. Die Voreinstellung ist 32 DIP.
SidebarWidthPercentage
Legt die Breite der SideBar in Prozent der Display-Breite fest. Gültige Werte sind 30%..90%. Die Voreinstellung ist 80%.
SwipeDetectorWidth
Legt die Breite des SwipeDetector-Streifens fest. Die Angabe erfolgt in DIP. Die Voreinstellung ist 24 DIP (s. Verwendung).
SwitchThumbColorActive
Legt die Farbe des Griffes bei eingeschaltetem Schalter fest. Die Voreinstellung ist Weiß.
SwitchThumbColorInactive
Legt die Farbe des Griffes bei ausgeschaltetem Schalter fest. Die Voreinstellung ist Hellgrau.
SwitchTrackColorActive
Legt die Farbe der Bahn bei eingeschaltetem Schalter fest. Die Voreinstellung ist Grün.
SwitchTrackColorInactive
Legt die Farbe der Bahn bei ausgeschaltetem Schalter fest. Die Voreinstellung ist Dunkelgrau.
TextColor
Legt die Standard-Textfarbe der SideBar-Einträge fest. Die Voreinstellung ist Schwarz.
TextColorInactive
Legt die Textfarbe für inaktive SideBar-Einträge fest. Dies ist auch die Farbe mit der die Symbole angezeigt werden. Die Voreinstellung ist Grau.
UseSwitches
Legt fest, ob Switches anstatt CheckBoxes angezeigt werden sollen. Die Voreinstellung ist false.
Version
Ruft die Version der Extension ab.

Funktionen

GetItemChecked(ItemNo)
Ruft den Checked-Status des angegebenen SideBar-Eintrags ab. ItemNo ist die lfd. Nummer des Eintrags. Zählung beginnt mit 1.
HasItemCheckBox(ItemNo)
Ruft ab, ob der angegebene SideBar-Eintrag ein CheckBox / Schalter besitzt. ItemNo ist die lfd. Nummer des Eintrags. Zählung beginnt mit 1.
Hide()
Schließt die SideBar.
LoadItemsFromFile(FileName)
Lädt die SideBar-Einträge aus der angegebenen Datei. Für jeden SideBar-Eintrag ist eine Zeile in der Form <hypertext>[::[<icon name>][::[<icon color>][::<T|F>]]] anzugeben (siehe SideBar-Einträge).
SetItemChecked(ItemNo, Checked)
Legt den Checked-Status des angegebenen SideBar-Eintrags fest. ItemNo ist die lfd. Nummer des Eintrags. Zählung beginnt mit 1.
SetItemEnabled(ItemNo, Enabled)
Aktiviert / deaktiviert den angegebenen SideBar-Eintrag fest. ItemNo ist die lfd. Nummer der Einträge. Zählung beginnt mit 1. Deaktivierte Einträge werden mit der bei TextColorInactive definierten Farbe angezeigt und reagieren nicht auf das Anklicken.
SetItemIconColor(ItemNo, Color)
Legt die Symbolfarbe für den angegebenen SideBar-Eintrag fest. ItemNo ist die lfd. Nummer der Einträge. Zählung beginnt mit 1.
SetItemIconName(ItemNo, Name)
Legt das Symbol für den angegebenen SideBar-Eintrag fest. ItemNo ist die lfd. Nummer der Einträge. Zählung beginnt mit 1. Name ist die Bezeichnung eines Zeichens aus dem MaterialIcons-Font.
SetItemText(ItemNo, Text)
Legt den Text für den angegebenen SideBar-Eintrag fest. ItemNo ist die lfd. Nummer des Eintrags. Zählung beginnt mit 1.
SetSideBarItems(ListItems)
Legt die Einträge der SideBar über eine List fest. Für jeden SideBar-Eintrag ist ein Listenelement in der Form <hypertext>[::[<icon name>][::[<icon color>][::<T|F>]]] anzugeben (siehe SideBar-Einträge).
Show()
Öffnet die SideBar (zeigt sie an).

Ereignisse

AfterSelecting(ItemNo, Title)
Der angegebene SideBar-Eintrag wurde angeklickt. ItemNo ist die lfd. Nummer des Eintrags. Zählung beginnt mit 1. Title ist der Text des Eintrags.
BeforeOpening(ByCommand)
Das Ereignis wird ausgelöst, bevor die SideBar geöffnet wird. ByCommand ist true, wenn das Öffnen durch die Anweisung Show ausgelöst wurde. Der Wert ist false, wenn dies durch das Wischen des Anwenders auf der Benutzeroberfläche erfolgte.
AfterClosing(ByCommand)
Das Ereignis wird ausgelöst, nachdem die SideBar geschlossen wurde. ByCommand ist true, wenn das Schließen durch die Anweisung Hide ausgelöst wurde. Der Wert ist false, wenn dies durch das Wischen des Anwenders auf der Benutzeroberfläche erfolgte.
ItemCheckedChanged(ItemNo, Title, Checked)
Der Check-Status des SideBar-Eintrags wurde geändert. ItemNo ist die lfd. Nummer des Eintrags. Zählung beginnt mit 1. Title ist der Text des Eintrags. Checked ist der Checked-Status.
Item#Selected(Title)
Die SideBar-Zeile # wurde angeklickt. Title ist der Text des Eintrags. Dieses Ereignis gibt es fünf mal.

Beispiel

SideBarTest

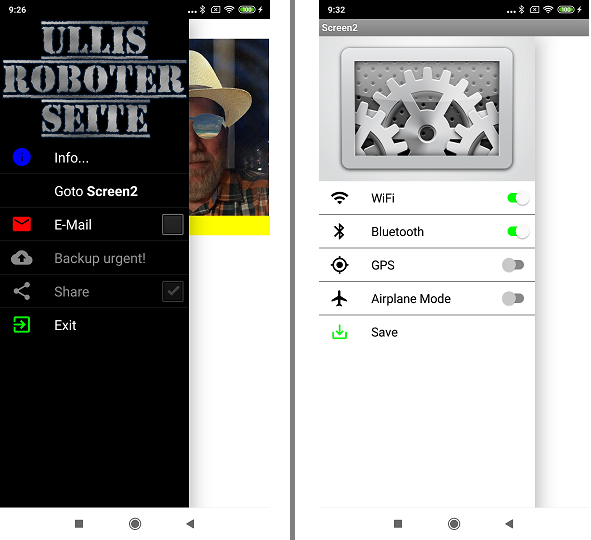

Das Beispiel ist nicht besonders anspruchsvoll. Es zeigt auf zwei Screens unterschiedliche Varianten der SideBar.

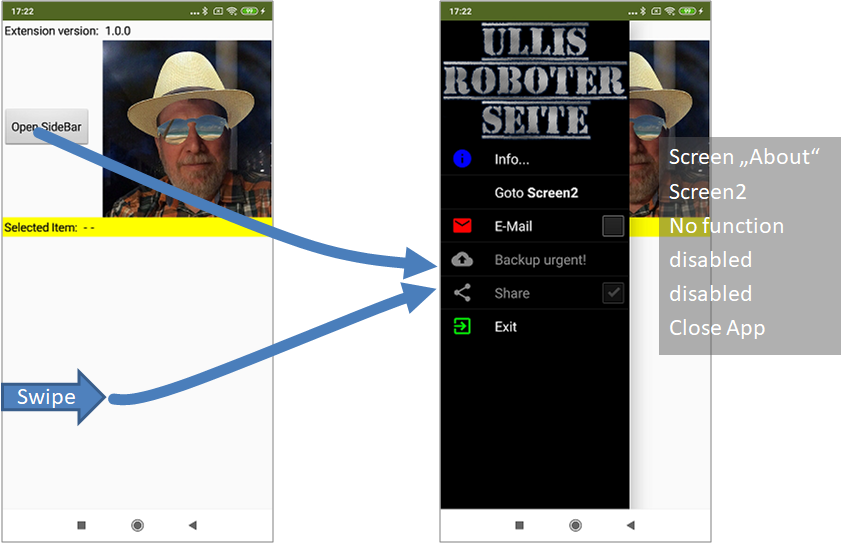

Der erste Screen präsentiert ein Sammelsurium aus möglichen SideBar-Konfigurationen. Nur die ersten beiden und der letzte Eintrag sind mit einer Funktion hinterlegt. Nach dem Antippen eines aktivierten Eintrag werden die Parameter des Ereignisses AfterSelecting im gelben Balken angezeigt.

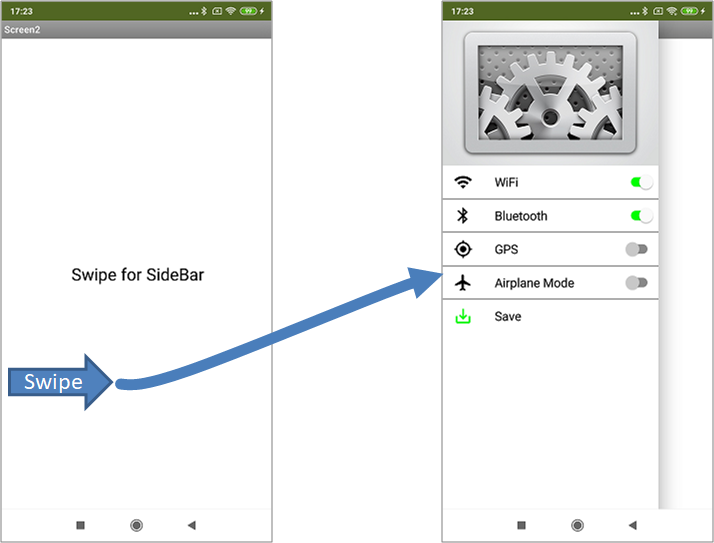

Der zweite Screen zeigt, wie Einstellungen über Schalter verwaltet werden können.

Werkzeuge

Für die Erstellung eigener Extensions habe ich einige Tipps zusammengestellt: AI2 FAQ: Extensions entwickeln. Auf der Seite findet man noch weitere Hinweise.
