... und sie dreht sich doch! Die X-Spindel
zumindest.

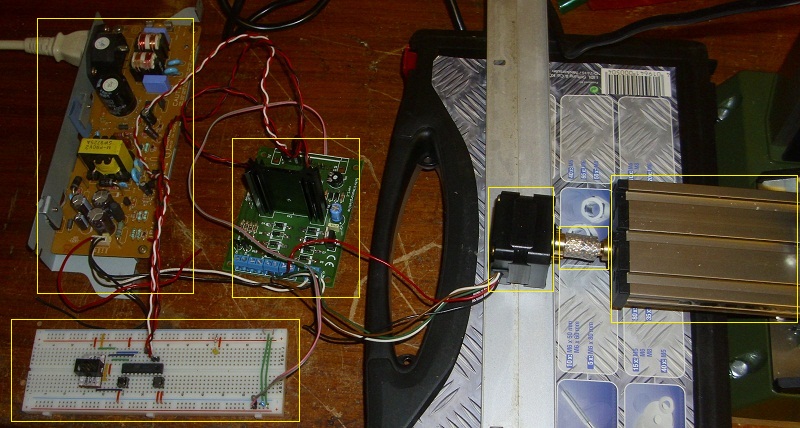

Der Versuchsaufbau von oben nach unten und rechts nach links:
- 24V-Netzteil aus einem alten Scanner. 24 Volt damit der Motor max. Drehmoment entwickelt.
- Breadboard mit min. Ansteuer-Elektronik. Ein ATtiny 2313 zur Motorsteuerung. Zwei Print-Taster für rechts oder links. Programmieradapter. Strom von der Treiberkarte abgezapft.
- Treiber-Karte für Schrittmotore mit L298 von Pollin
- Schrittmotor Stepper-Motor Howard Ind. P/N 1-19-4202
- Kupplung aus zwei Wellen-Adaptern einer Universalkupplung und einem Stück Gewebe-Schlauch
- Der Koordinaten-Tisch der MF70
