| Die schlechte Nachricht: | Man kann einen Mindstorms NXT Sensor nicht öffnen, ohne ihn zu beschädigen. |
| Die gute Nachricht: | Man zerstört ihn dabei nicht. |

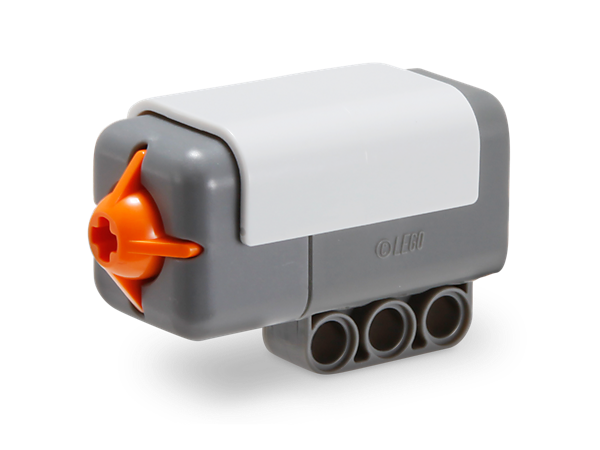

Zum Öffnen habe ich den Sensor genommen, bei dem es mich am wenigsten schmerzen würde, wenn er
es nicht überlebt. Das war der Touch-Sensor:

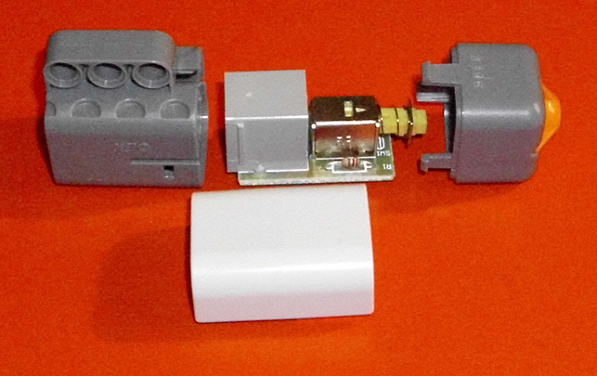

Der Sensor besteht aus 4 Teilen:
 |
|

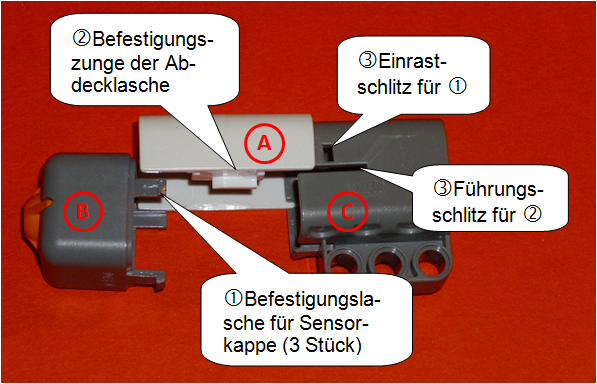

Das folgende Bild mach klar, warum man einen zusammengesteckten Sensor nicht wieder öffnen kann:
 |
Schiebt man die Teile zusammen, verdeckt die Abdecklasche (A) die Einrastschlitze (3) für die Befestigungslaschen (1) der Sensorkappe (B). Die Befestigungszungen (2) der Abdecklasche (A) (die obere Zunge ist wieder angeklebt, die untere noch abgeschnitten, s.u.) bewirken im Zusammenspiel mit den Führungsschlitzen (3), dass die Abdecklasche nur vor und zurück (im Bild nach links und rechts) auf das Gehäuse (C) geschoben werden kann. Die Sensorkappe (B) blockiert dieses verschieben, wenn sie eingerastet ist. | |
 |

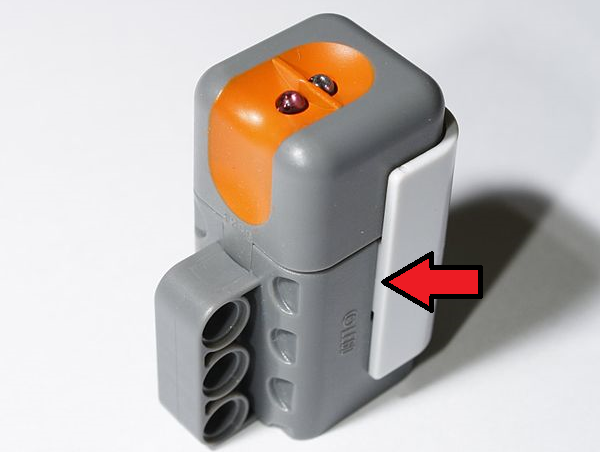

Will man einen Sensor öffnen, muss man die Befestigungszunge der Abdecklasche mit einem scharfen Messer auf beiden Seiten auftrennen. |
Ein paar Detail-Bilder:
 |
 |

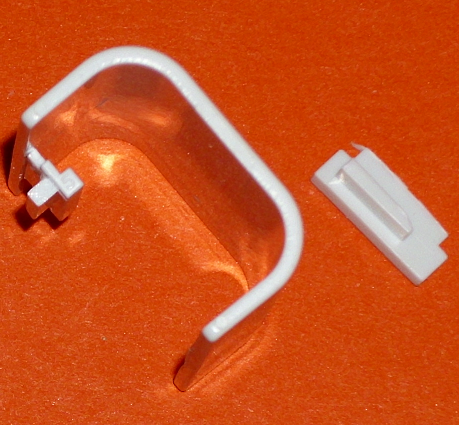

| Abdecklasche |
|
 |
 |

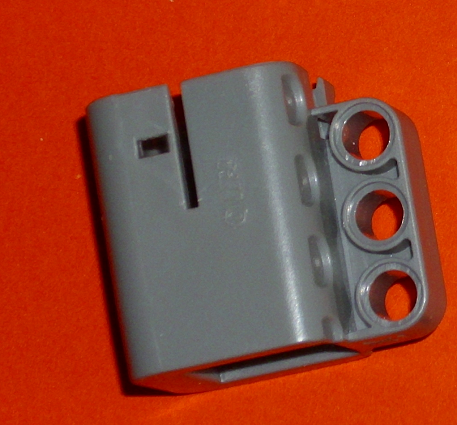

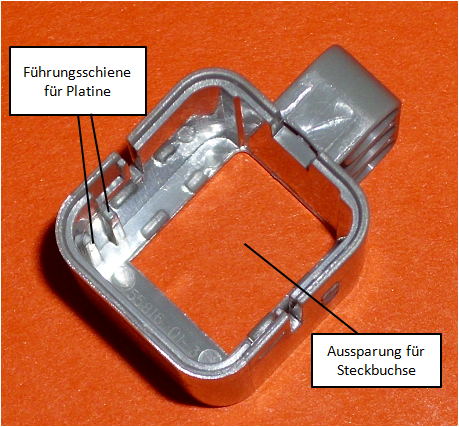

| Gehäuse |
|
 |
 |

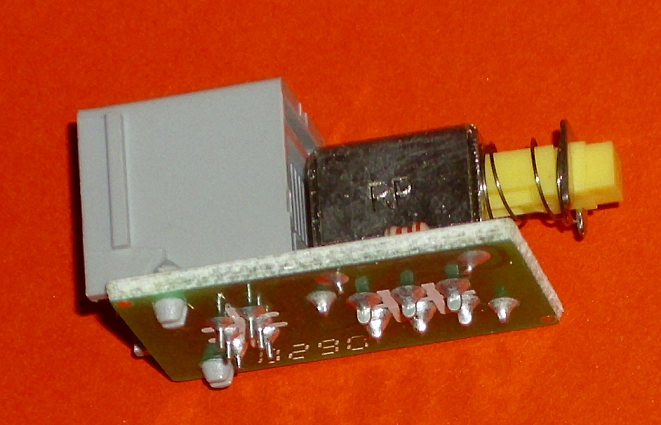

| Elektronik |

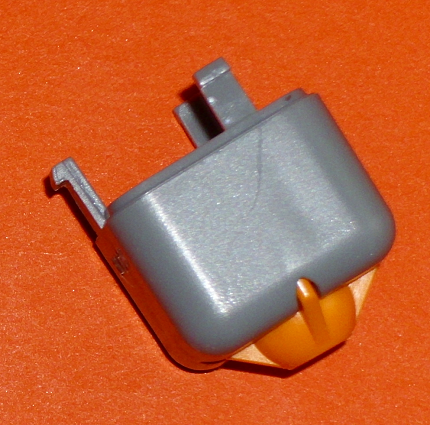

Sensorkappe |

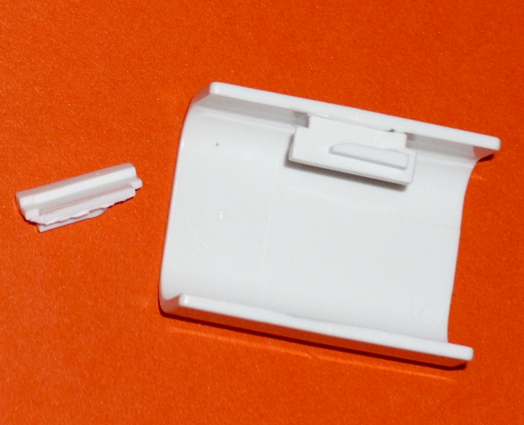

Von den Befestigungszungen habe ich die "Widerhaken" entfernt. Nun ist möglich, die Lasche aufzubiegen und dann abzunehmen.
 |
 |

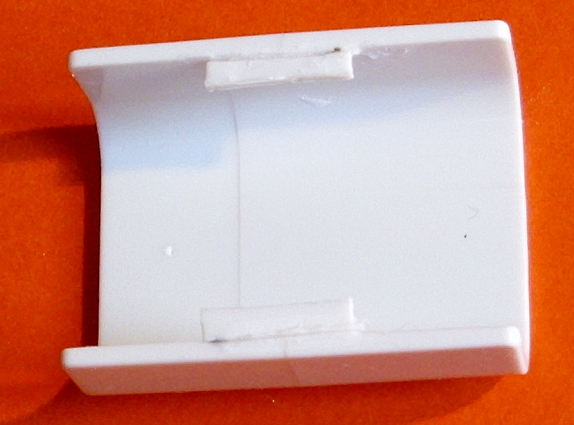

| Befestigungszungen ohne Widerhaken |

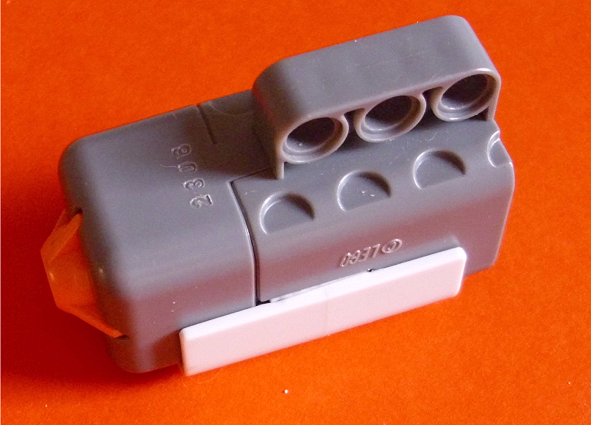

Sensor wieder zusammengebaut |
 |
|

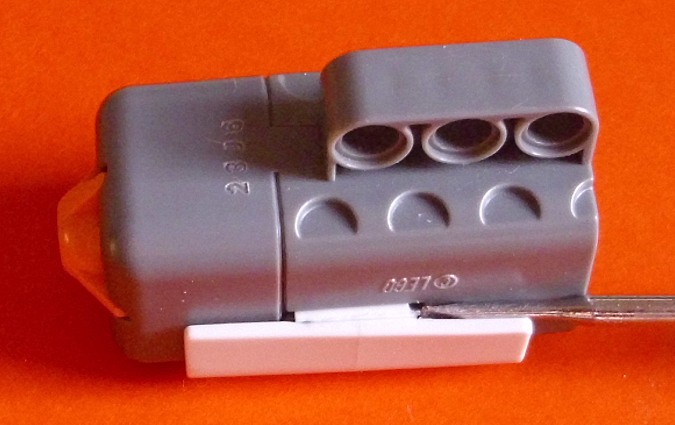

| Lasche lässt sich abhebeln |
Hier sind Zeichnungen mit Abmessungen.
