Motivation

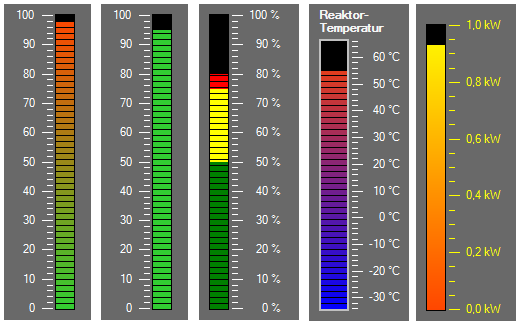

Hausautomatisierung (URS Hausautomatisierung) heißt auch: Messwertanzeige. Die repräsentativen Steuerelemente hierzu sind alle nicht frei verfügbar. Man kann's aber auch selbst machen. In der folgenden Grafik einige Beispiele die mit dem UrsVerticalGauge-Steuerelement erstellt wurden:

UrsVerticalGauge

Download

Verwendung

Zum besseren Verständnis, wie das Steuerelement angepasst werden kann, zunächst die Klärung einiger Begriffe.

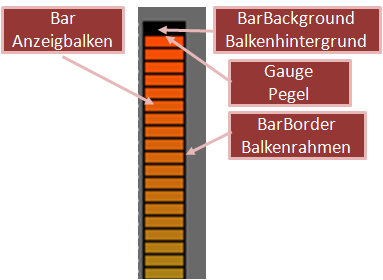

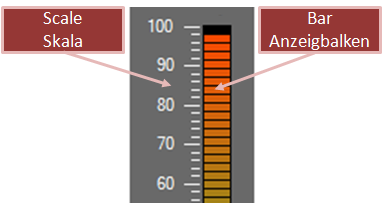

Die folgenden Grafiken veranschaulichen die Eigenschaften. Veröffentlichte Eigenschaften habe einen blauen, private Eigenschaften oder Felder (zum besseren Verständnis für den Code) haben einen andersfarbigen Hintergrund.

Eigenschaften zur Festlegung der Skala.

Name	Bedeutung	Anmerkung
ScaleArrangement	Ruft die horizontale Position der Skala ab oder legt sie fest.	Mögliche Wert sind: None: Es wird keine Skala angezeigt. Left: Die Skala wird links vom Balken angezeigt. Right: Die Skala wird rechts vom Balken angezeigt.
ScaleColor	Ruft die Farbe ab, mit der die Skala (Teilstriche und Werte) ausgegeben werden soll, oder legt sie fest.	Der Standardwert ist: Weiß.
ScaleMajorTicksLength	Ruft die Länge der Hauptteilstriche ab oder legt sie fest.	Ist dieser Wert 0, werden keine Hauptteilstriche ausgegeben. Hilfsteilstriche dürfen nicht länger als die Hauptteilstriche sein. Wird dieser Wert unter die Länge der Hilfsteilstriche gesetzt, werden diese entsprechend gekürzt.
ScaleMajorTicksDelta	Ruft einen Wert ab, der das Delta zwischen den im Steuerelement gezeichneten Hauptteilstrichen angibt, oder legt diesen fest.	Der Wert bezieht sich auf die Skaleneinheiten, nicht auf Pixel!
ScaleMajorTicksStartValue	Ruft den Startwert ab, mit dem bei der Ausgabe der Skalenwerte begonnen wird, oder legt ihn fest.	Der Wert bezieht sich auf die Skaleneinheiten, nicht auf Pixel!
ScaleMaximum	Ruft den Höchstwert der Skala des Steuerelements ab oder legt diesen fest.
ScaleMinimum	Ruft den Mindestwert der Skala des Steuerelements ab oder legt diesen fest.
ScaleMinorTicksLength	Ruft die Länge der Hilfsteilstriche ab oder legt sie fest.	Hilfsteilstriche dürfen nicht länger als die Hauptteilstriche sein. Wird ScaleMajorTicksLength unter die Länge der Hilfsteilstriche gesetzt, werden diese entsprechend gekürzt.
ScaleMinorTicksDelta	Ruft einen Wert ab, der das Delta zwischen den im Steuerelement gezeichneten Hilfsteilstrichen angibt, oder legt diesen fest.
ScaleShowValues	Ruft ab, ob Skalenwerte ausgegeben werden sollen, oder legt dies fest.
ScaleValueFormat	Ruft das Format ab, mit dem die Skalenwerte ausgegeben werden sollen, oder legt es fest.	Die Skalenwerte werden mit ToString(String) ausgegeben.
SclaleFont	Ruft die Schriftart für die Anzeige der Skala ab oder legt diese fest.
ScaleWidth	Ruft die Breite der Skala ab.	Diese Eigenschaft ist ReadOnly.

Eigenschaften zur Steuerung des Anzeigebalkens

Name	Bedeutung	Anmerkung
BarWidth	Ruft die Breite des Anzeigebalkens ab oder legt sie fest.	Die Breite ist inkl. des Rahmens (s. BarBorderWidth).
BarBorderWidth	Ruft die Breite des Rahmens  um den Anzeigebalken ab oder legt sie fest.	Vertikal und horizontal.
BarBorderColor	Ruft die Farbe des Rahmens um den Anzeigebalken ab oder legt sie fest.
BarBackColor	Ruft die Hintergrundfarbe des Anzeigebalkens ab oder legt sie fest.
BarFillStyle	Ruft einen Wert ab, der angibt, wie die Farbfüllung erfolgen soll, oder legt ihn fest.	Zu den Werten s. folgende Tabelle.
BarColor1	Ruft die erste Farbe zur Einfärbung des Anzeigebalkens ab oder legt sie fest.	Zur Verwendung der Farben s. folgende Tabelle.
BarColor2	Ruft die zweite Farbe zur Einfärbung des Anzeigebalkens ab oder legt sie fest.	Zur Verwendung der Farben s. folgende Tabelle.
BarColor13	Ruft die dritte Farbe zur Einfärbung des Anzeigebalkens ab oder legt sie fest.	Zur Verwendung der Farben s. folgende Tabelle.
BarStopPoint1	Der Punkt, bis zu dem der erste Füllbereich beim TriColor reicht.	Die Angabe erfolgt in Skaleneinheiten, nicht in Pixeln. Zur Verwendung s. folgende Tabelle.
BarStopPoint2	Der Punkt, bis zu dem der zweite Füllbereich beim TriColor reicht.	Die Angabe erfolgt in Skaleneinheiten, nicht in Pixeln. Zur Verwendung s. folgende Tabelle.
BarBlockHeight	Ruft die Höhe der Blöcke im Anzeigebalken ab oder legt sie fest.
BarBlockBreakHeight	Ruft die Höhe der Unterteilungsstriche der Anzeigeblöcke ab oder legt sie fest.

BarFillStyle-Ausprägungen

Name	Bedeutung
Solid	Der Balken wird einfarbig mit der Farbe BarColor1 eingefärbt. Es wird ein SolidBrush verwandt.
Gradient	Der Balken wird mit einem Farbverlauf eingefärbt. Der Farbverlauf wird durch die Angaben zu BarColor1 und BarColor2 festgelegt. Es wird ein LinearGradientBrush verwandt.
TriColor	Der Balken wird dreifarbig gefüllt:   Bereich Farbe 1. ScaleMinimum - BarStopPoint1  BarColor1 2. BarStopPoint1 - BarStopPoint2 BarColor2 3. BarStopPoint2 - ScaleMaximum BarColor3

Sonstige Eigenschaften, die das Verhalten des UrsVerticalGauge-Steuerelements beeinflussen:

Name	Bedeutung	Anmerkung
BackColor	Ruft ab die Hintergrundfarbe für das Steuerelement ab oder legt diese fest.	Von Control geerbt.
Padding	Ruft die Innenabstände des Controls ab oder legt diese fest.	Von Control geerbt

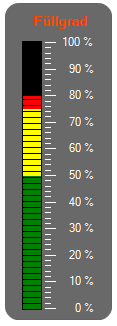

Weiteres Beispiel:

Hier in Verbindung mit einem UrsExtendedPanel:
